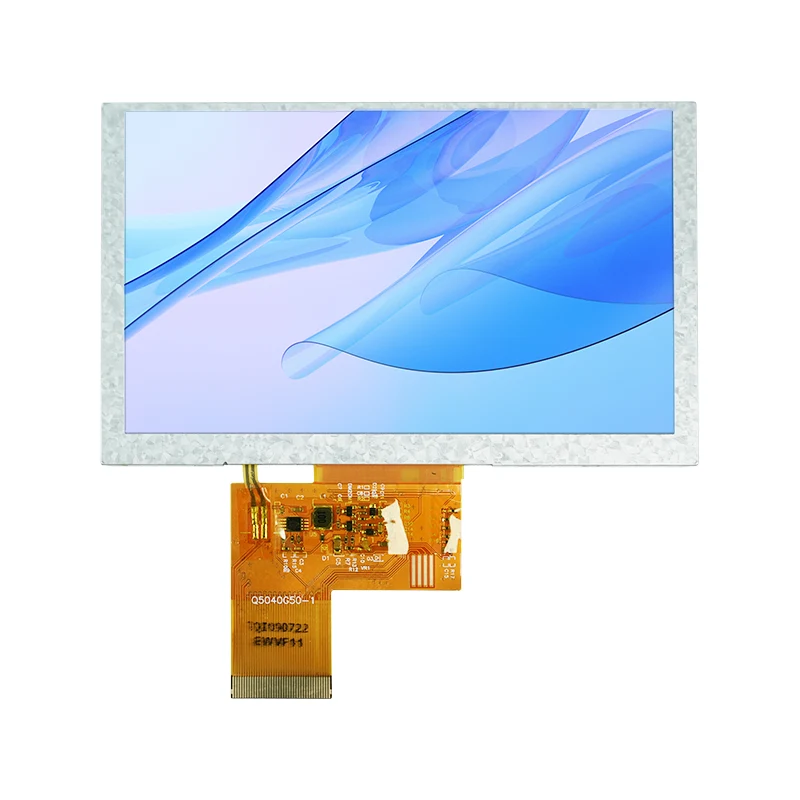

Intelligens TFT LCD kijelző: Gyakorlati útmutató a kiválasztástól a fejlesztési telepítésig

A beágyazott rendszer és az ember-gép interakciós tervezésben aIntelligens TFT LCD kijelzőmár nem pusztán „megjelenítési komponens” – kritikus tényező, amely meghatározza a felhasználói élményt és a termék sikerét. Akár ipari HMI-t, intelligens otthoni vezérlőpanelt vagy kézi orvosi eszközt fejleszt, a piacon lévő Smart TFT LCD-k széles skálájában való navigálás és a megfelelő választás, miközben biztosítja a gyors telepítést, gyakran bonyolultabb, mint amilyennek látszik.

1. Kiválasztás: ne csak a méretet és a felbontást nézze

A leggyakoribb hiba a kiválasztási szakaszban az, hogy a képernyőn úgy telepedünk le, hogy „jól néz ki”. A valóságban az intelligens TFT LCD-k közötti alapvető különbségek gyakran túlmutatnak az adatlapon.

1.1 Interfész típusa: Az első kritikus szakadék

Az interfész típusa közvetlenül meghatározza, hogy a fő vezérlő képes-e a képernyőt irányítani, és mennyire lesz bonyolult a fejlesztési folyamat. A gyakori interfésztípusok mindegyikének megvan a maga megfelelő alkalmazása:

Külön megjegyzés: Ha a fő vezérlő egy MCU, mint az STM32F103, amely nem rendelkezik beépített RGB vezérlővel, az RGB interfész képernyőjének közvetlen kiválasztása rendkívül nehéz lesz. Szüksége lesz egy további bridge chipre (például az SSD1963-ra), vagy váltson SPI-re vagy párhuzamos interfészes képernyőre.

1.2 Felbontás és méretegyeztetés

A nagyobb felbontás nem mindig jobb. A beágyazott rendszerek helyszűke világában a nagyobb felbontás nagyobb framebuffer memóriahasználatot, magasabb energiafogyasztást és magasabb költségeket jelent. Egy ökölszabály a következő:

Egyszerű ikonok vagy szövegek (pl. készülékpanelek) megjelenítéséhez: 240x240 vagy 320x320 elegendő
Szabványos ember-gép interfészek (pl. kézi terminálok): 480x480 vagy 800x480
Tiszta diagramokat vagy képeket igénylő alkalmazásokhoz: 720x720 vagy nagyobb

A négyzet alakú TFT-k egyre elterjedtebbek az intelligens viselhető eszközökben és az ipari eszközökben. Az általános specifikációk közé tartozik az 1,3 hüvelykes (240 × 240), a 3,4 hüvelykes (480 × 480) és a 4,0 hüvelykes (720 × 720) képpont.

1.3 Környezeti alkalmazkodóképesség: beltéri, kültéri vagy extrém körülmények között?

Sok projekt jól működik szabványos képernyőkkel a prototípuskészítési fázisban, de a terepen történő telepítés után problémákba ütközik. Három fő paraméter érdemel különös figyelmet:

• Fényerő: 300–400 nit elegendő beltéri használatra; félig kültéri alkalmazásokhoz 500–800 nit szükséges; a teljes kültéri használat közvetlen napfényben legalább 1000 nit igényel az olvashatóság érdekében

• Üzemi hőmérséklet: Kereskedelmi minőség: 0°C és 50°C között; ipari minőség: -20°C és 70°C között; autóipari vagy szélsőséges környezetben -30°C és 85°C vagy ennél magasabb hőmérséklet szükséges

• Betekintési szög: Olyan esetekben, amikor többen nézik a képernyőt, vagy ahol az eszköz ferdén van felszerelve, az IPS teljes látószögű képernyőket részesítjük előnyben; A TN képernyők olcsóbbak, de nagy látószögben jelentős színeltolódást mutatnak

1.4 Érintőpanel és felületkezelés

Ha az Ön terméke érintési funkciót igényel, az ellenállásos és kapacitív típusok közötti választáson túl számos könnyen figyelmen kívül hagyható részlet van:

Laminálási módszer: Az optikai kötés jobb tisztaságot és csökkentett visszaverődést biztosít a légrés lamináláshoz képest, de magasabb költséggel jár
Felületi bevonat: tükröződésmentes (AG), tükröződésmentes (AR) és ujjlenyomat-gátló (AF) bevonatok – kültéri vagy nagy fényerejű eszközökhöz az AG+AR kombináció javasolt

Takaróüveg testreszabása: Lekerekített sarkokra, selyemszita logókra, lyukakra vagy egyéb esztétikai módosításokra van szükség

2. Hardver és illesztőprogram: buktatók elkerülése

A képernyő kiválasztása után a hardvertervezés és az illesztőprogram-fejlesztés újabb lehetséges buktatókat mutat be.

2.1 FPC kábel és csatlakozás

Az FPC-kábel a képernyőhibák 80%-ának az oka. Mindig nyissa ki a csatlakozó reteszét, mielőtt behelyezi vagy eltávolítja a kábelt – erőszakos húzása károsíthatja az arany érintkezőket. Soha ne csatlakoztassa vagy húzza ki az FPC-t, amíg a rendszer be van kapcsolva, mert a maradékáram megégetheti az interfészt.

Az FPC testreszabásakor ügyeljen a következőkre:

Hogy a lábak sorrendje és feszültségszintje kompatibilis-e az alaplappal
Legyen szó hajlításról, szélesítésről vagy más alkatrészek körüli marásról
Az FPC hossza megegyezik-e a mechanikus házkialakítással

2.2 Tápegység és háttérvilágítás

A TFT-LCD-k általában több feszültségsínt igényelnek: VDD (3,3 V logika), VGH (pozitív előfeszítés), VGL (negatív előfeszítés) és mások. A színtorzulás és a képernyő villogásának első számú oka a rendellenes energiaellátás. Egy tipikus diagnosztikai megközelítés annak ellenőrzése, hogy a VCOM feszültség eltér-e az adatlap specifikációjától (például a 3,8 V túllépése gyakran észlelhető villogáshoz vezet).

A háttérvilágítású vezetéshez állandó áramú megoldás javasolt PWM fényerő-szabályozással. Ha a PWM frekvencia 150 Hz alá esik, az emberi szem villogást észlelhet; célszerű a frekvenciát 200Hz fölé emelni.

2.3 Illesztőprogram IC és grafikus könyvtár

A gyakori TFT illesztőprogram-IC-k közé tartozik az ILI9341, az ST7789 és az ST7735. Ezek közül az ILI9341 kínálja a legbőségesebb dokumentációt és a legegyszerűbb illesztőprogram-megvalósítást, így alkalmas 240x320-as felbontású alkalmazásokhoz.

A grafikus könyvtárak esetében az LVGL és a TouchGFX a fő választás a beágyazott területen. Az LVGL nyílt forráskódú, és több platformot támogat, míg a TouchGFX mélyen az STM32 mikrokontrollerekhez van optimalizálva.

3. Különleges lehetőség: UART Smart Serial Screens

Ha csapata nem szeretne jelentős időt fordítani a grafikus illesztőprogram fejlesztésére, vagy ha a fő vezérlője korlátozott erőforrásokkal rendelkezik, érdemes megfontolni az UART soros képernyőt.

Az ilyen képernyők beépített MCU-t (pl. ATmega328PB) tartalmaznak, és egyszerűen vezérelhetők a soros porton keresztüli parancsok küldésével, amelyek csak a TX és RX érintkezőket foglalják el.

A piacon lévő UART képernyők általában két kategóriába sorolhatók:

Az előbbi rendkívül magas fejlesztési hatékonyságot kínál – akár PC-n is szimulálhatja a felhasználói felületet, mielőtt a képernyőre villogtatná. Ez utóbbi több alacsony szintű vezérlési képességet biztosít.

4. Gyakori hibadiagnózis gyorsreferencia

Végül itt van egy gyorsreferencia-ellenőrző lista a nagyfrekvenciás mezők problémáinak elhárításához – ez talán megmenti a napot:

Tünet	Kiemelt vizsgálati irány
Kijelző hibás, nincs kijelző	Ellenőrizze, hogy az FPC-kábel laza vagy oxidált-e (az esetek 80%-ában); ellenőrizze a felbontás / frissítési gyakoriság beállításait
Színtorzítás, függőleges csíkok, jitter	Ellenőrizze, hogy nincs-e abnormális tápfeszültség (VGL/VGH/VCOM); ellenőrizze, hogy a PWM tompítási frekvencia túl alacsony-e
A halvány kép vagy a háttérvilágítás nem működik	Ellenőrizze az öregedő háttérvilágítású LED-eket; ellenőrizze a hálózati adapter tényleges kimeneti feszültségét
Javítva a sötét/fehér foltok a képernyőn	Fizikai sérülés vagy összenyomás a hátoldalról (visszafordíthatatlan – cserét igényel)

A TFT LCD kiválasztása és fejlesztése alapvetően a költségek, a teljesítmény, a fejlesztési ciklus és a megbízhatóság közötti kompromisszum. Nincs "legjobb" képernyő, csak a "legmegfelelőbb" megoldás. Remélem, ez az útmutató segít elkerülni a szükségtelen kitérőket a projekt elején, és lehetővé teszi, hogy több erőfeszítést tudjon fordítani a valóban differenciált termékélmény megteremtésére.
