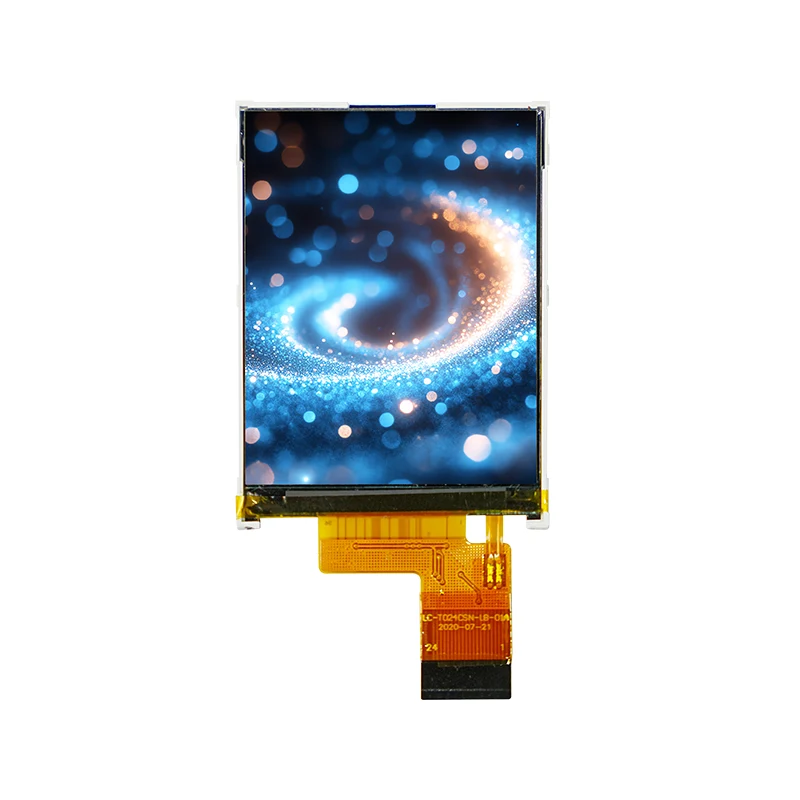

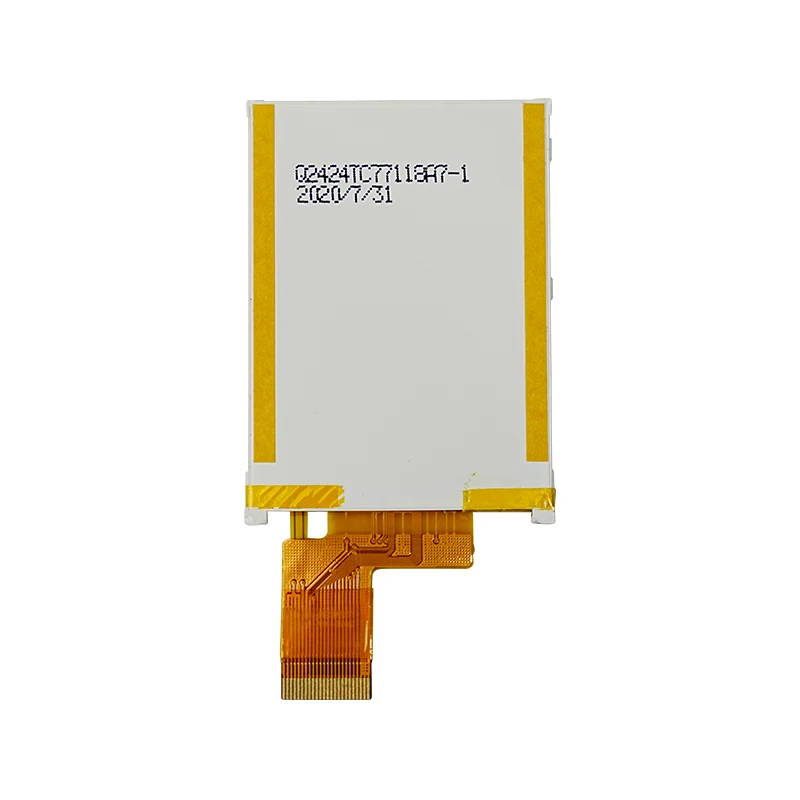

2.4 '' Aktív mátrix Small TFT LCD kijelző modul

Paraméter

Q27 (TFT-LCD IL18961 illesztőprogram IC)

Modultípus

2,7 "TFT/16m szín

Felbontás

960 × 240 pixel (grafikus dot-mátrix)

Felület

SPI & RGB

Kijelző mód

Transzmissziós tft

Háttérvilágítás

Fehér LED (párhuzamos)

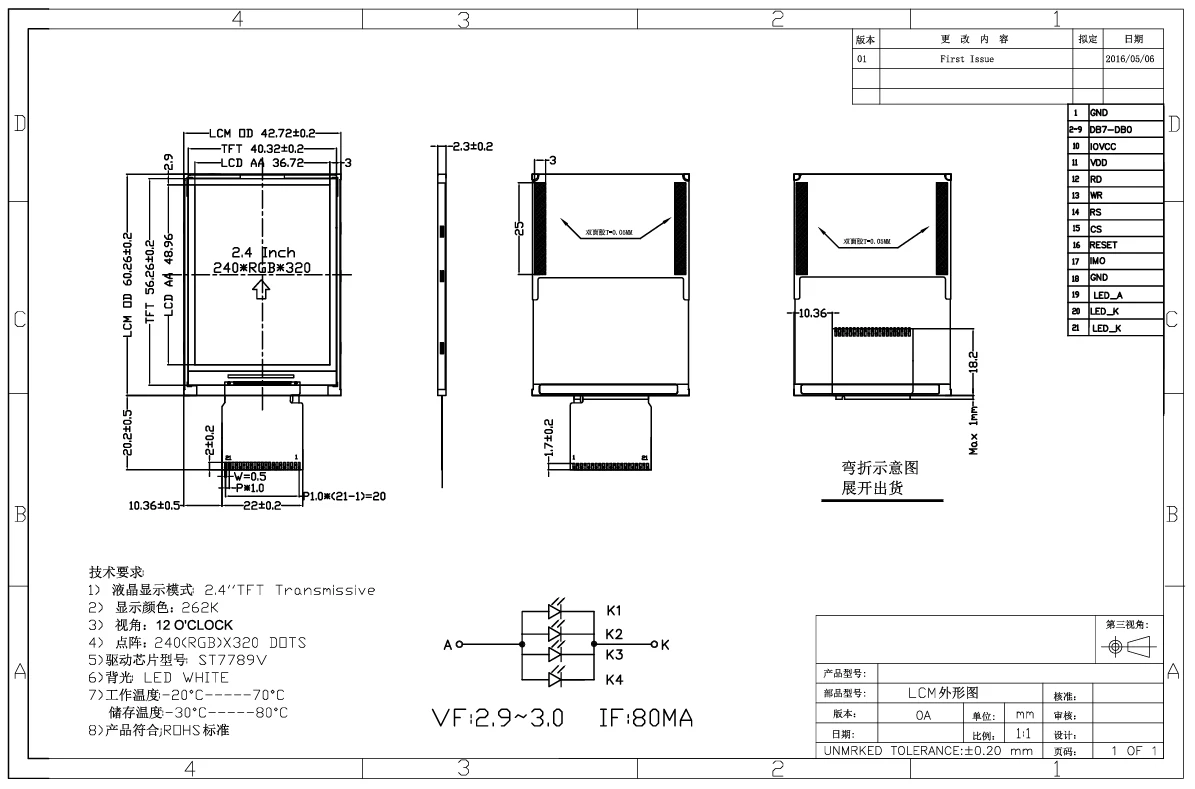

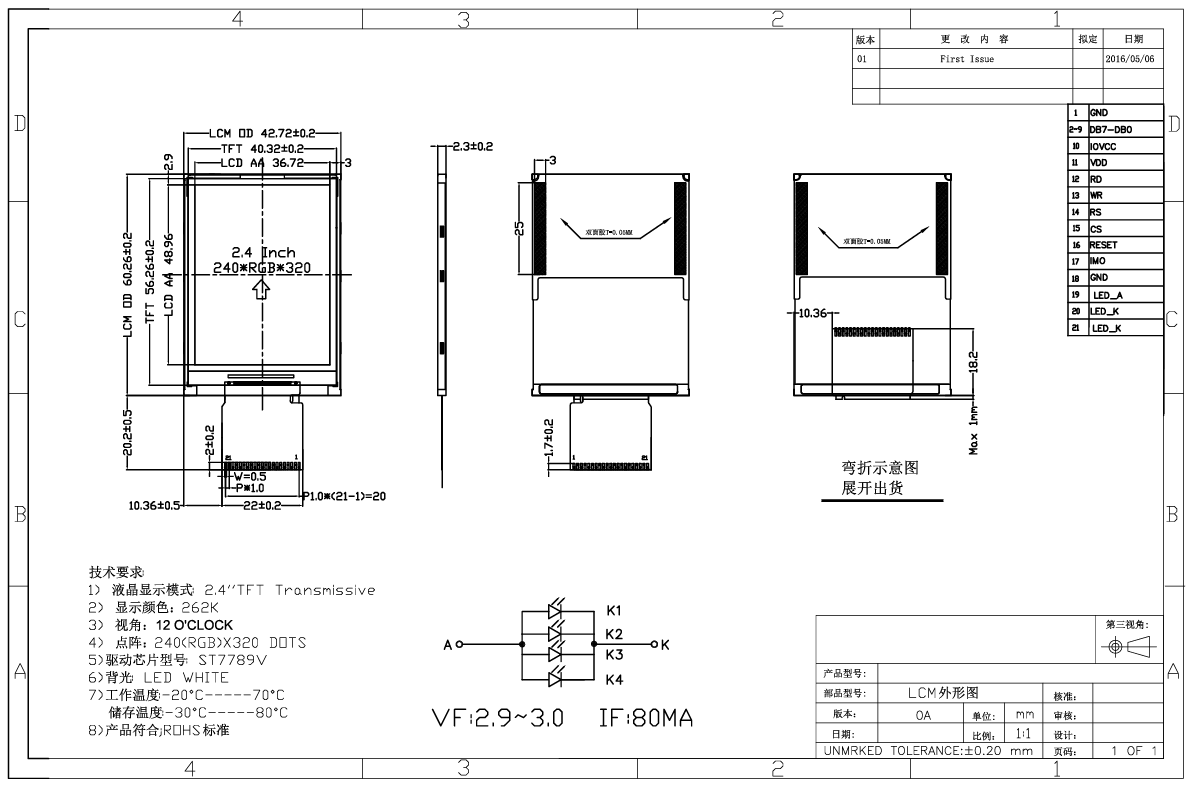

Mechanikai méretek

39,1 (w) × 67,5 (h) × 2,4 (t) mm (FPC kizárva)

Aktív terület

33.06 (w) × 58,80 (h) mm

Pixel pályán

0,18375 (w) × 0,13775 (h) mm

Elektromos specifikációk

· Logikai feszültség (VDD): 3,0–3,6 V (TIP. 3.3V)

· Bemeneti feszültség (VIH): 0,8 × IOVCC az IOVCC -hez

· Bemeneti feszültség (VIL): -0,3 V -0,2 × IOVCC

· Jelenlegi fogyasztás: 8MA (Typ.)

Háttérvilágítás specifikációi

· Feszültség: 8.7–10,2v

· Jelenleg: 15–25 mA

· Működési hőmérséklet: -20 ° C - +70 ° C

· Tárolási hőmérséklet: -30 ° C - +80 ° C

Időzítési jellemzők

· Clkin frekvencia: 13,5–30MHz (Typ. 27MHz)

· HSD periódus: 1024–1907 Clkin ciklusok

· Függőleges szinkronizálás: 242,5–450,5H (NTSC/PAL)

Szabványos termékek

Testreszabott termékek

Megrendelési mennyiség

Szállítási idő

Testreszabási típus

Szállítási idő

1-30 db

Azonnal

Általános

5-8 hét

31-100 db

1 hét

FPC

4 hét

101-500 db

1-2 hét

CTP

6 hét

501-1000 db

2-5 hét

B/L

6 hét

1001-5000 db

4-5 hét

Vezetőpult

8 hét

5000+ PCS

5-7 hét

LCD panel

16 hét
