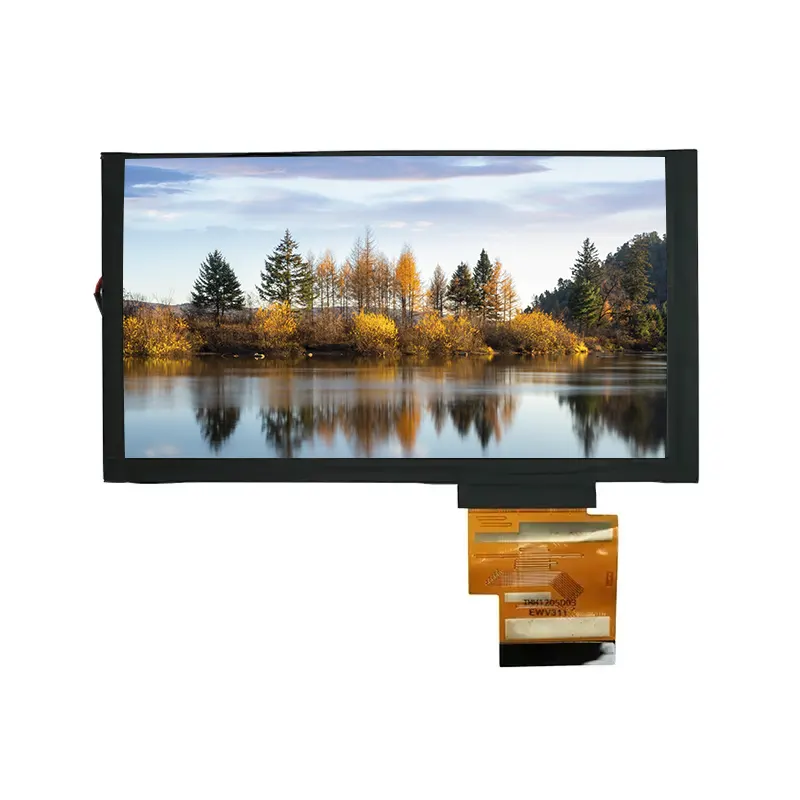

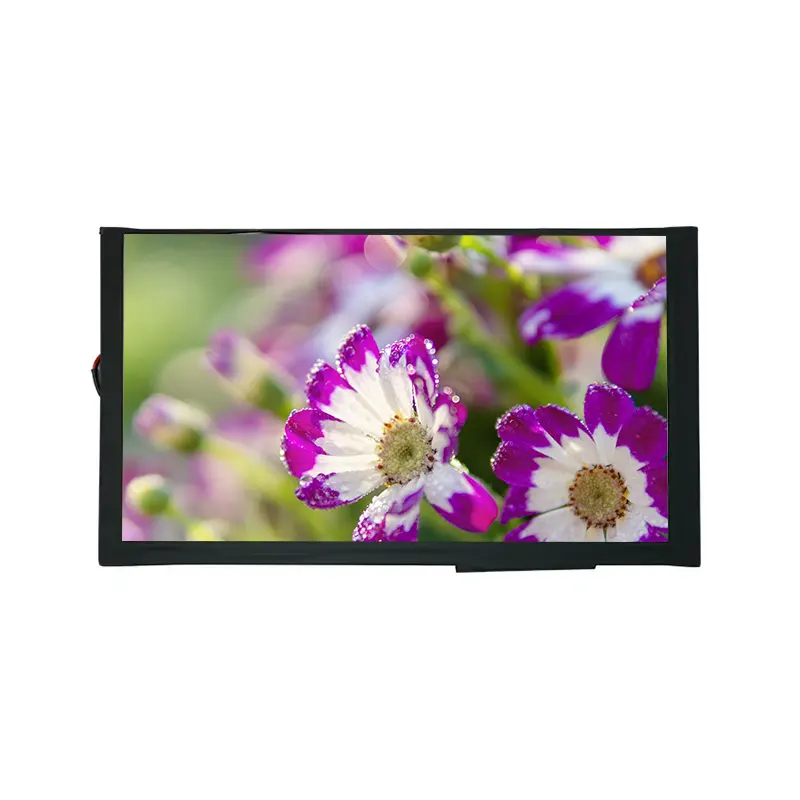

6,2 hüvelykes széles hőmérsékletű TN TFT LCD képernyő modul

Fő alkalmazási forgatókönyvek

• Ipari vezérlőpanelek: gyári automatizálási berendezések, PLC vezérlőrendszerek, ember-gép interfészek (HMI)

• Járműbe épített kijelzőrendszerek: Haszonjárművek műszerfalai, logisztikai járműterminálok, speciális járművezérlő képernyők

• Kültéri berendezések kijelzői: Napenergia-figyelő rendszerek, kültéri fizetési terminálok, nyilvános információs kijelzők

• Orvosi berendezések kijelzői: Hordozható orvosi műszerek, kiegészítő kijelzők diagnosztikai berendezésekhez

• Smart Home Control: Épületautomatizálási vezérlőpanelek, intelligens központi vezérlőrendszerek

Tianfu 6,2" széles hőmérsékletű TN TFT LCD képernyő modul Raktáron található specifikáció

Tianfu testreszabott 6,2" széles hőmérsékletű TN TFT LCD képernyő modul részletei

Optikai teljesítmény előnyei

Nagy fényerejű kijelző: A tipikus 500 cd/m² fényerővel csaknem kétszer olyan fényes, mint a hagyományos fogyasztói szintű kijelzők (250-300 cd/m²), így tökéletes láthatóságot biztosít még közvetlen napfényben vagy erős környezeti fényben is.

Széles betekintési szögek: 150°-os látószöget (CR≥10) ér el vízszintesen és függőlegesen egyaránt. Ez a funkció döntő fontosságú, ha több kezelőnek kell egyszerre néznie a képernyőt, vagy ha az eszközt nem szokványos pozícióba telepítik.

Gyors válasz: A 25 ms-os teljes válaszidő (emelkedés + esés) dinamikus információfrissítést tesz lehetővé mozgás közbeni elmosódás nélkül, így alkalmas valós idejű adatok megjelenítésére, hírfolyamok figyelésére és alapvető animált felületekre.

Színteljesítmény: 50%-os NTSC színskálával büszkélkedhet. Bár nem olyan kiterjedt, mint a csúcskategóriás fogyasztói kijelzők, teljes mértékben megfelel az ipari indikátorok, állapotértesítések és grafikus adatmegjelenítés követelményeinek.

Környezeti alkalmazkodóképesség és megbízhatóság

Széles hőmérsékletű működés: -20°C-tól 70°C-ig terjedő üzemi hőmérséklet-tartomány, hideg raktáraktól a magas hőmérsékletű műhelyekig használható. A tárolási hőmérsékleti tartomány még szélesebb, -30°C és 80°C között, így a szállítás és a raktározás során is biztonságban van.

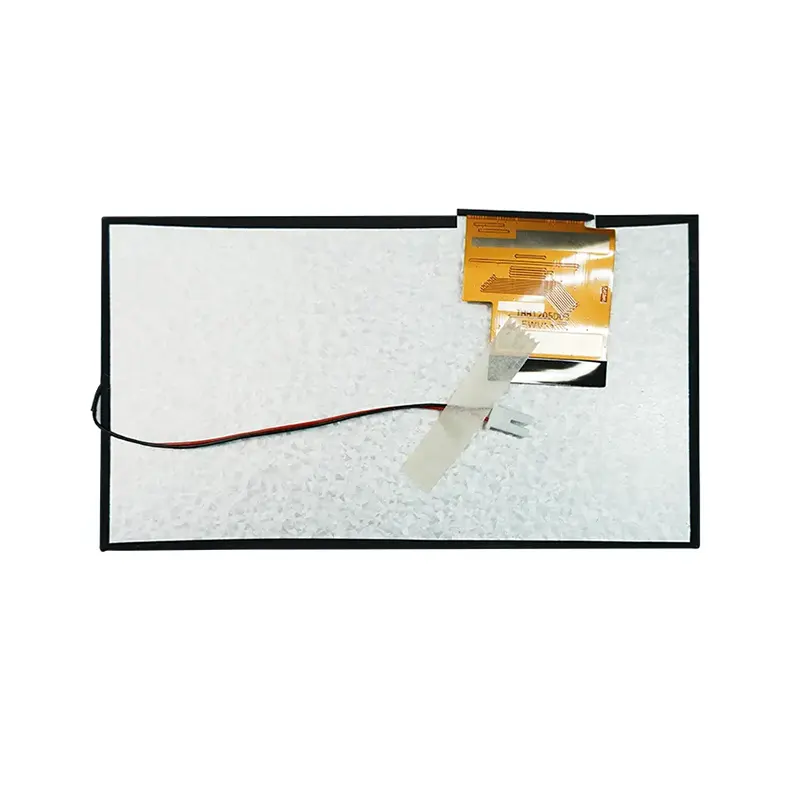

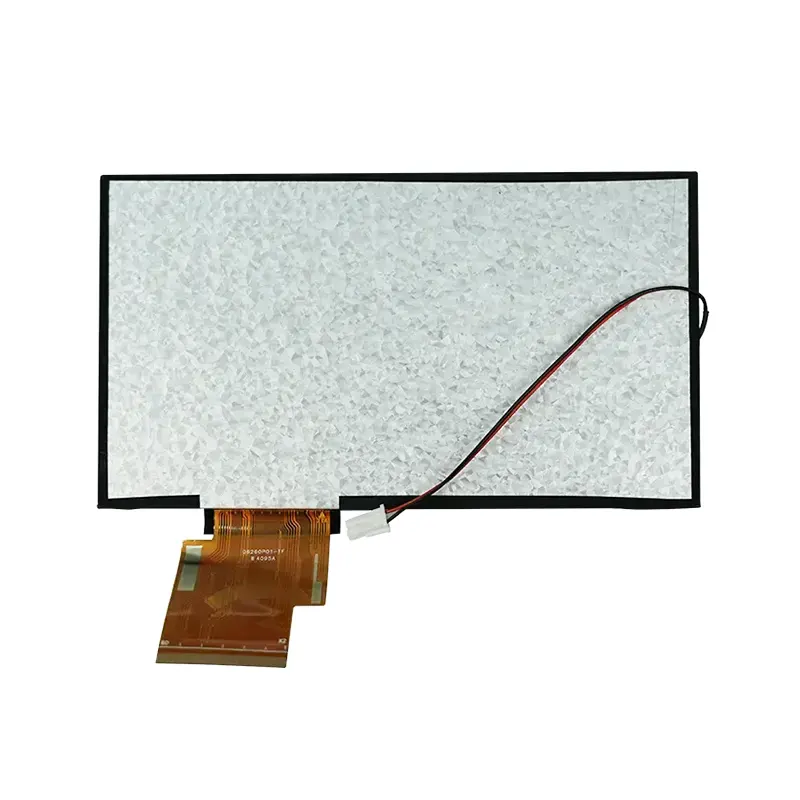

Robusztus háttérvilágítási rendszer: 21 fehér LED-ből álló tömböt használ, 9,6 V/210 mA tápellátással, egyenletes és stabil háttérvilágítást biztosítva, átlagosan 50 000 óra élettartammal.

Gyártásminőség-ellenőrzés

• Véletlenszerű mintavétel magas hőmérsékleten és magas páratartalomban (85°C/85%RH 240 órán keresztül) tételenként.

• Hősokk-teszt (-20°C ⇄ 70°C, 1000 ciklus).

• Vibrációs és mechanikai ütésvizsgálat az ipari berendezések telepítési követelményeinek teljesítése érdekében.

Teljesítmény-konzisztencia garancia

• A fényerő egyenletessége 85% felett van szabályozva.

• Nincs garancia a világos/sötét pixelekre (Nulla hiba pixel fokozat kérésre elérhető).

• Színkonzisztencia a ΔE < 5 értékkel szabályozott tételek között.

Kompatibilitási és integrációs támogatás

• Támogatja a szabványos RGB interfészt, amely kompatibilis a főbb ipari processzorokkal.

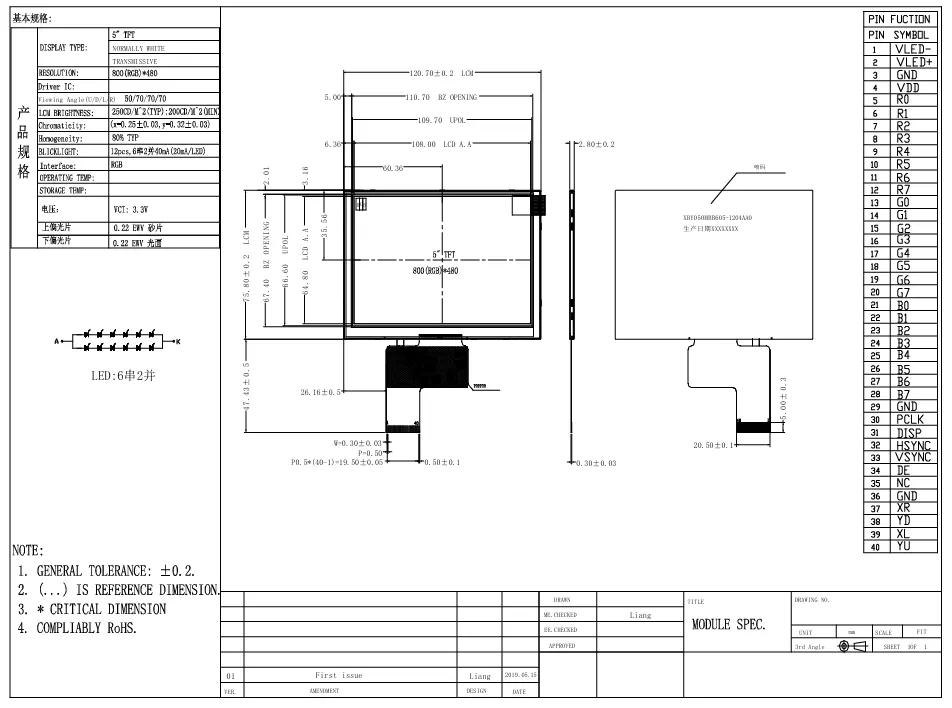

• Részletes interfészdefiníciókat és időzítési specifikációkat biztosít.

• Opcionális rezisztív vagy kapacitív érintőpanelek (külön megvásárolható).

• Referenciaáramkör-terveket és inicializálási kódpéldákat kínál.

Mi választotta a Tianfut ügyfeleink számára 16 éve?

Egy évtizednyi szakértelem: Az ipari kijelzőmegoldásoknak szentelt több mint 10 évünkkel mélyen megértjük az ipari alkalmazások egyedi követelményeit. Ellentétben a fogyasztói minőségű kijelzőkkel, amelyek az extrém színeket és a vékony profilokat részesítik előnyben, mi a megbízhatóságra, a környezeti alkalmazkodóképességre és a hosszú távú stabilitásra összpontosítunk.

Bizonyított helyszíni teljesítmény: Megjelenítő moduljainkat világszerte több mint 5000 ipari telepítés során validálták, többek között:

• Szélenergia-figyelő rendszerek Észak-Európa extrém hidegében (folyamatos működés -25°C-on)

• Olajfúró platform műszerek a Közel-Kelet magas hőmérsékletén (50°C+ környezeti hőmérséklet)

• 24/7 Manufacturing Execution System (MES) terminálok

Technikai támogatási kötelezettségvállalás

• Átfogó műszaki dokumentáció és integrációs útmutatók biztosítása.

• Technikai támogató csapat átlagosan 8+ éves tapasztalattal az ipari elektronikai termékek terén.

• Támogatás a minta teszteléséhez és a gyors szállításhoz kis tételes megrendelések esetén.

• Elkötelezettség az ipari termékek hosszú távú ellátása és életciklus-támogatása mellett.

Ügyfelünk esete: Display Upgrade for Intelligence Warehouse Logistics Terminals

Ügyfélháttér és kihívások: Egy nagy e-kereskedelmi logisztikai központra sürgősen szükség van raktári mobil adattermináljai (PDA) kijelzőinek frissítéséhez. Az eredeti képernyők nem voltak elég fényesek a raktár nagy intenzitású megvilágítása mellett, ami megnehezítette a kezelők számára a vonalkód-leolvasások és a készletinformációk olvasását. Ezenkívül a raktáron belüli jelentős hőmérséklet-ingadozások (a hidegtároló zónáitól a magas hőmérsékletű nyári körülményekig) a szabványos sziták lelassulását vagy meghibásodását okozták, ami súlyosan befolyásolta a válogatás hatékonyságát és pontosságát.

Megoldásunk: Az ügyfél elfogadta a 6,2 hüvelykes széles hőmérsékletű TN TFT LCD képernyő modulunkat. 500 cd/m²-es nagy fényereje tiszta láthatóságot biztosít minden típusú világítás mellett. A -20°C ~ 70°C széles üzemi hőmérséklet-tartomány tökéletesen alkalmazkodik a komplex raktári környezethez, garantálva a készülék egész éves stabil működését. Ezenkívül a 150°-os széles látószög lehetővé teszi a kezelők számára, hogy könnyen leolvassák az információkat, függetlenül attól, hogyan tartják a készüléket.

Alkalmazási eredmények: A berendezés korszerűsítését követően több mint 30%-kal javult a képernyőn megjelenő információkat olvasó válogatók hatékonysága, és jelentősen csökkent a megjelenítési problémák okozta hibaarány. Az ügyfelek visszajelzései azt mutatják, hogy a kijelző megbízhatósága drasztikusan csökkentette a berendezések karbantartási leállási idejét, ami szilárd alapot biztosít az "intelligens logisztikai rendszer szabályos működéséhez".

1. kérdés: Jól látható ez a kijelző kültéren, közvetlen napfényben?

V: Igen, feltétlenül. Az 500 cd/m²-es nagy fényerejű kialakítást kifejezetten kültéri és erős környezeti fényviszonyokhoz tervezték. A normál mobiltelefon-képernyőkkel (általában 300-400 cd/m²) összehasonlítva kijelzőnk kiváló olvashatóságot biztosít erős fényben is. Javasoljuk, hogy párosítsa tükröződésgátló (AG) felületkezeléssel az optimális eredmény érdekében.

2. kérdés: A -20°C és 70°C közötti üzemi hőmérséklet-tartomány tartalmazza az indítási hőmérsékletet?

V: Igen, ez a teljes üzemi hőmérséklet-tartomány, beleértve a hideg- és melegindításokat is. -20°C-on a kijelzőnek némileg tovább tarthat, amíg eléri a csúcsfényerőt (általában 30-60 másodpercig), de normálisan fog megjelenni. Extrémebb alkalmazásokhoz kérésre speciális változatokat is biztosítunk.

3. kérdés: Elegendő a 140:1 kontrasztarány? Alacsonyabbnak tűnik, mint a fogyasztói termékek.

V: Az ipari kijelzők kontrasztarány-szabványai eltérnek a fogyasztói termékektől. A 140:1 képarányt nagy, 500 cd/m²-es fényerő mellett mérik. A tényleges vizuális teljesítmény sokkal jobb, mint az azonos fényerővel működő fogyasztói képernyők. Optimalizálásunk a lehető legjobb olvashatóságot biztosítja ipari környezetben, ahol gyakran ki vannak téve a környezeti fény interferenciájának.

4. kérdés: A 25 ms-os válaszidő mozgási elmosódást okoz?

V: Ipari alkalmazásokhoz a 25 ms teljes válaszidő teljesen megfelelő. Az ipari interfészek elsősorban adatfrissítésekből és állapotjelzőkből állnak, nem pedig nagy sebességű videólejátszásból. Ez a válaszidő biztosítja a dinamikus adatok zökkenőmentes frissítését, miközben jobb feszültségstabilitást és hosszabb élettartamot biztosít.

5. kérdés: Támogatja az érintés funkciót?

V: Ez a termék egy alapvető kijelzőmodul, de teljes kijelző + érintés integrációs megoldást tudunk biztosítani. Együttműködünk több kiváló minőségű érintőpanel beszállítóval, hogy rezisztív (jobb a kesztyűs működéshez) vagy kapacitív érintési megoldásokat kínáljunk, biztosítva az optikai teljesítmény és a megbízhatóság tökéletes összhangját.

6. kérdés: Mennyi a háttérvilágítású LED-ek élettartama, és nehéz a csere?

V: A háttérvilágítási rendszert több mint 50 000 óra élettartamra tervezték (körülbelül 5-6 év tipikus használat mellett). A LED-ek tömbkialakítást alkalmaznak, így egyetlen LED meghibásodása nem okozza a teljes háttérvilágítás meghibásodását. A nagyobb megbízhatóságot igénylő alkalmazásokhoz redundáns kivitelű változatokat is kínálunk.

7. kérdés: Mi a minimális rendelési mennyiség (MOQ), és mi az átfutási idő?

V: A standard modellek MOQ-ja 100 egység, míg a minták 1 egységtől kezdődnek. Kérjük, tekintse meg az alábbi táblázatot a konkrét átfutási időkért; sürgős rendelések egyeztethetők a gyorsított gyártás érdekében. Legnépszerűbb modelljeinkhez biztonsági készletet tartunk, hogy kielégítsük ügyfeleink sürgős igényeit.
