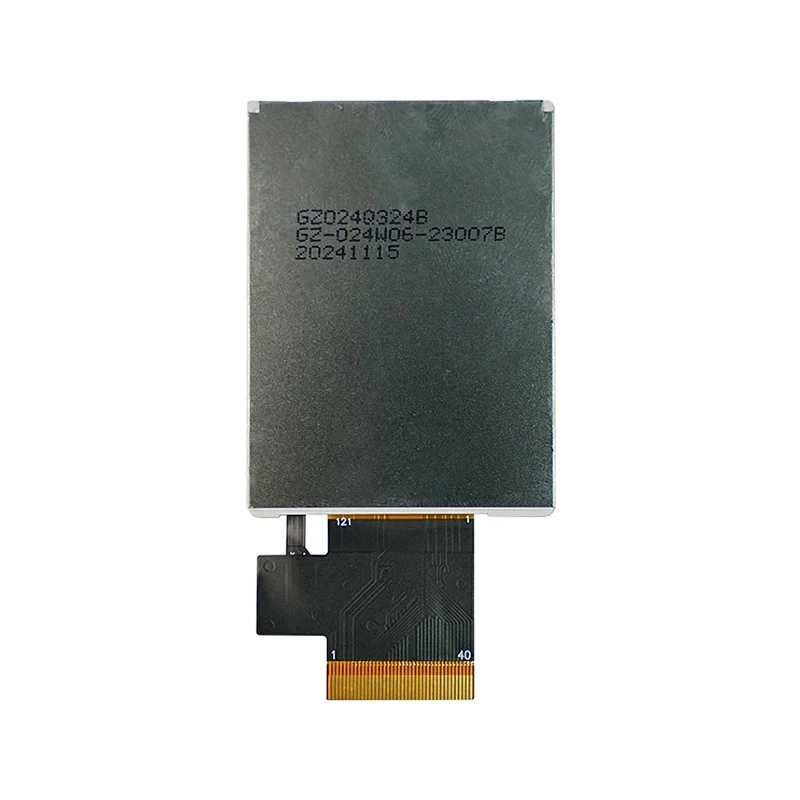

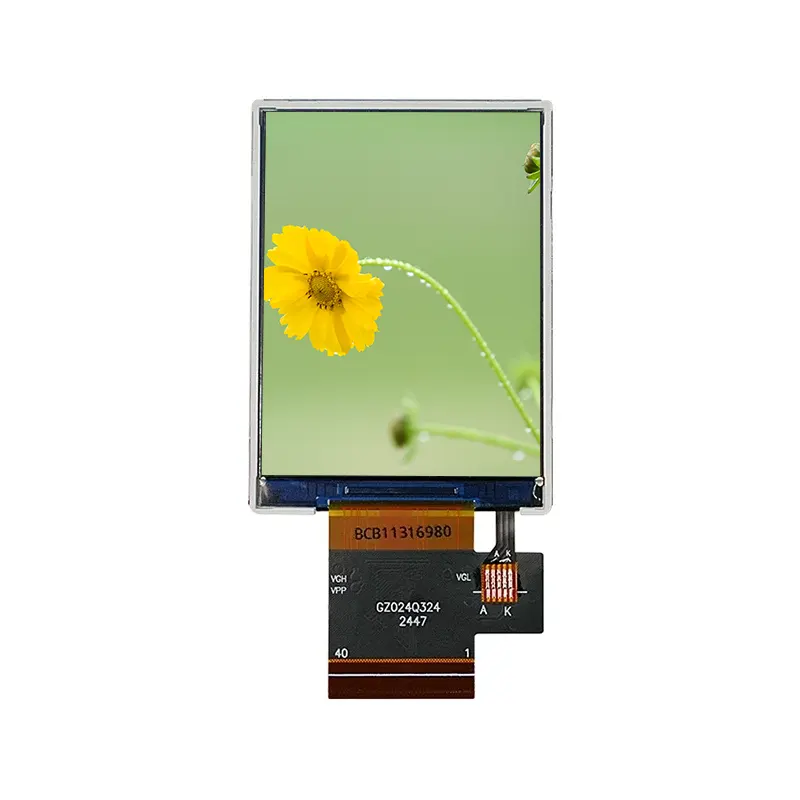

2,4 hüvelykes széles hőmérsékletű TN TFT LCD képernyő modul

Mint régóta működő LCD beszállító és gyártó Kínában, a TF mindig is a kiváló minőségű termékek előállítására összpontosított. A 2,4' Wide Temp TN TFT LCD képernyő modul kompatibilis a hagyományos mikrokontrollerekkel. Tipikus 280-300 cd/m² fényerővel és 200:1 kontrasztaránnyal büszkélkedhet.

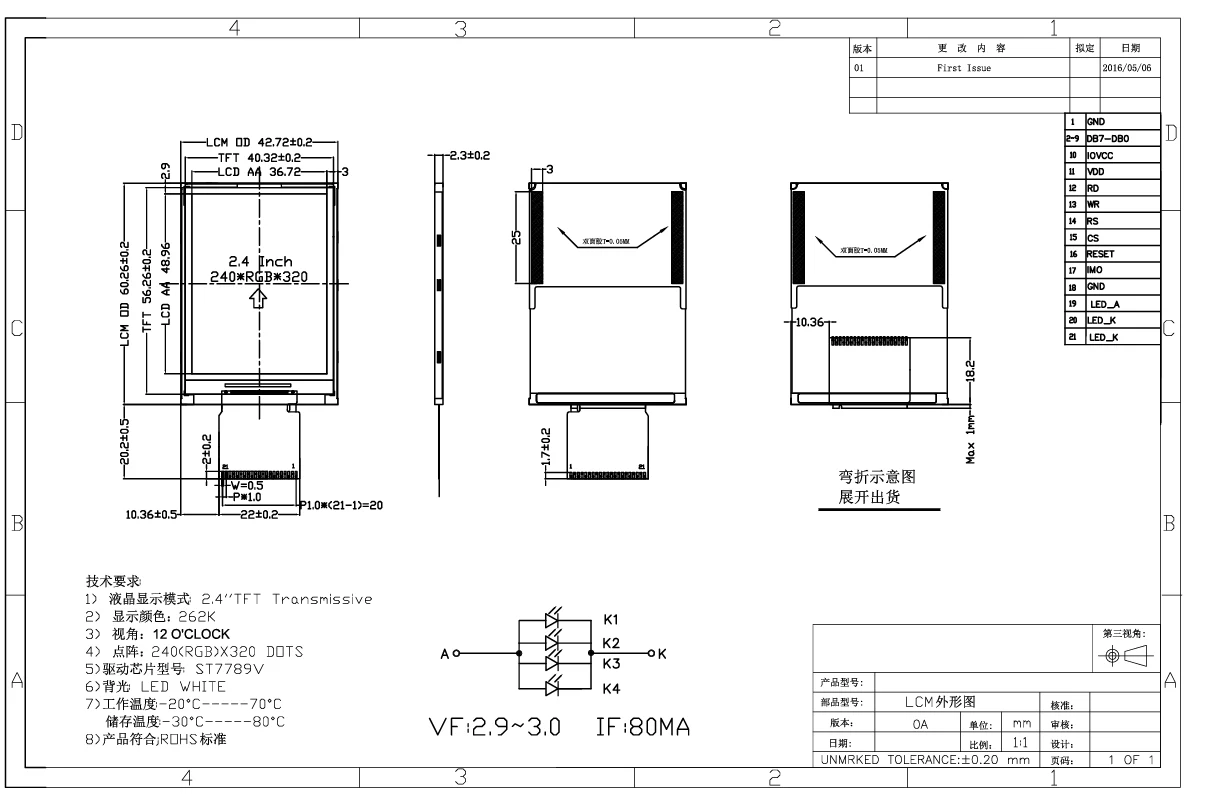

TFT LCD képernyő modul specifikáció

LCD képernyő modul részletei

Nagy megbízhatóságának, alacsony energiafogyasztásának és kompakt kialakításának köszönhetően ez a kijelzőmodul ideális a kiváló minőségű grafikus megjelenítést igénylő alkalmazások széles skálájához:

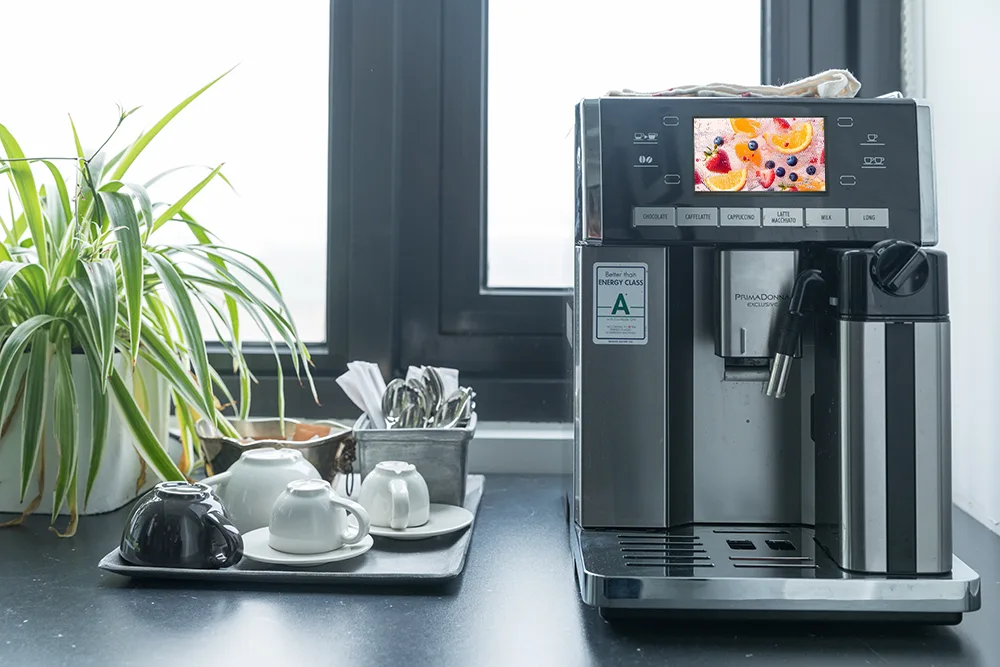

Háztartási gépek

Kijelző panelek intelligens háztartási készülékekhez, például mosógépekhez, szárítógépekhez és mosogatógépekhez. TFT-modulok a mosási programok, az idő, a hőmérséklet és a hibakódok megjelenítéséhez, javítva a felhasználói interakció élményét és a termékminőséget.

Ipari vezérlés és HMI

Interfészek kompakt PLC-khez, műszerfalakhoz, szenzoradatokat megjelenítő képernyőkhöz és gyártósor-felügyeleti terminálokhoz.

Orvosi és egészségügyi eszközök

Paraméterkijelző interfészek hordozható monitorokhoz, vércukormérőkhöz és infúziós pumpákhoz.

Szórakoztató elektronika

Hordozható játékkonzolok, okosóra prototípusok, mini képkeretek és kézi terminálok.

IoT és intelligens otthoni rendszerek

Kijelzőegységek termosztátokhoz, biztonsági panelekhez és intelligens kapcsolókhoz.

LG-kategóriás testreszabás: Prémium háztartási gépekhez optimalizált, személyre szabott kijelzőmegoldások

Nem csak szabványos termékeket szállítunk – kiválóan teljesítünk a mélyreható testreszabásban, amely megfelel a csúcskategóriás márkaügyfelek szigorú követelményeinek. Példaként tekintve az LG mosógépekkel kapcsolatos sikeres együttműködésünkre, bemutatjuk a teljes ciklusra kiterjedő testreszabási képességeinket, az igények összehangolásától a tömeggyártásig.

Testreszabási szolgáltatás működés közben: Az LG mosógép projekt esettanulmánya

Az LG számára nem csupán önálló kijelzőmodulokat szállítottunk – egy teljesen integrált, testre szabott kijelzőmegoldást biztosítottunk:

Mélyreható interfész- és protokolladaptáció: A megfelelő párhuzamos interfész időzítését a fő vezérlőchip jellemzői alapján optimalizáltuk, biztosítva a hiba- és képkocka-leesés-mentes kijelzőfrissítést még a működő motor által keltett magas elektromágneses interferencia környezetben is.

Egyedi háttérvilágítás és optikai hangolás: A mosógép paneljének szórt áteresztő akril borítását megcélozva újrakalibráltuk a háttérvilágítás fényerejét (300 cd/m²-en stabilizálva) és egyenletességét, kiküszöbölve az élárnyékolást, hogy biztosítsuk a számjegyek és ikonok lágy, tiszta megjelenítését különböző környezeti fényviszonyok mellett.

Szerkezeti megerősítés és környezeti alkalmazkodás: Az FPC-kábel elvezetését és tartósságát a beépítési szerkezetnek és a belső térbeli korlátoknak megfelelően állítottuk be, és nedvességálló bevonatot vittünk fel a modulra, hatékonyan ellenállva a mosókonyhák magas páratartalmú környezetének.

Megbízhatóság ellenőrzése: Az ügyféllel együttműködve olyan célzott stresszteszteket hajtunk végre, amelyek messze meghaladják az iparági szabványokat, beleértve a folyamatos magas hőmérsékletű és magas páratartalmú működést, a kondenzációs ciklus tesztelését és a motor működéséhez kapcsolódó hosszú távú rezgésvizsgálatot, kiemelkedő tesztadatok teljesítménnyel.

Ez a sikeres együttműködés megalapozta pozíciónkat a prémium háztartási gépek gyártóinak preferált kijelzőpartnereként.

Átfogó testreszabási szolgáltatások és folyamatfolyamat

Vezető ügyfeleink, például az LG kiszolgálásában szerzett tapasztalatainkra támaszkodva szisztematikus testreszabási folyamatot hoztunk létre, amely rugalmasan megfelel az Ön egyedi igényeinek:

Követelményelemzési szakasz

Szorosan együttműködünk az Ön hardver-, szoftver- és gépészmérnöki csapataival, hogy egyértelműen meghatározzuk a megjelenítési teljesítményre, interfészekre, szerkezetre, működési környezetre és költségekre vonatkozó célokat.

Hardver testreszabási megoldások

Elektromos interfész testreszabása: Támogatja az átalakítást és a szintillesztést több interfészhez, beleértve a párhuzamos 8080-at, SPI-t és RGB-t.

Háttérvilágítási rendszer testreszabása: Állítható LED-mennyiség, fényerő, színhőmérséklet, vezetési mód és tompítási görbe.

Illesztőprogram optimalizálása: Az áramkör kialakítása optimalizálható a fő vezérlőplatformhoz az interferencia elleni képesség fokozása érdekében.

Strukturális és optikai testreszabás

Formatényező és méretbeállítás: A teljes modulméret, az aktív terület aránya, az FPC hossza és a csatlakozó helyzete mind személyre szabható az eszköz szerkezetéhez.

Optikai laminálási eljárás: Teljes laminálást (OGS) kínál a légrések megszüntetése érdekében, jelentősen javítva a láthatóságot erős fényben, a tartósságot és a kijelző tisztaságát.

Megbízhatóság és tanúsítási támogatás

Kiterjesztett hőmérsékleti tartomány: Ipari vagy autóipari minőségű megoldásokat biztosít akár -30°C és +85°C közötti üzemi hőmérséklet-tartományban.

Testreszabott tesztelés: Továbbfejlesztett érvényesítési terveket készít a termék alkalmazási forgatókönyvei alapján (pl. vibráció, sópermet, UV-sugárzás).

Tanúsítási segítség: Segít az ügyfeleknek megfelelni a biztonsági és környezetvédelmi tanúsítási követelményeknek az érintett iparágakban vagy régiókban.

Gyártásunk teljesen automatizált SMT és nagy pontosságú COG kötési folyamatokat alkalmaz, és a kulcsfontosságú eljárásokat a 10 000 osztályú tisztaterekben hajtják végre. Minden egyedi modulon átesik a bekapcsolási tesztelés, a jel integritásának tesztelése, az öregedési tesztelés és a 100%-os ellenőrzés, hogy megbizonyosodjon arról, hogy a szállított minőség megegyezik a prototípuséval.
