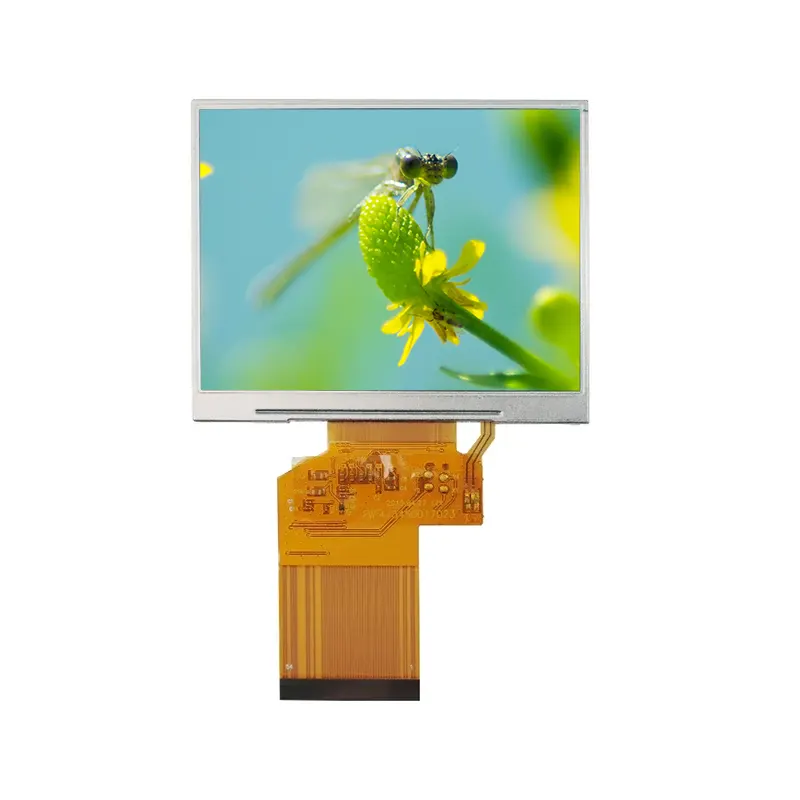

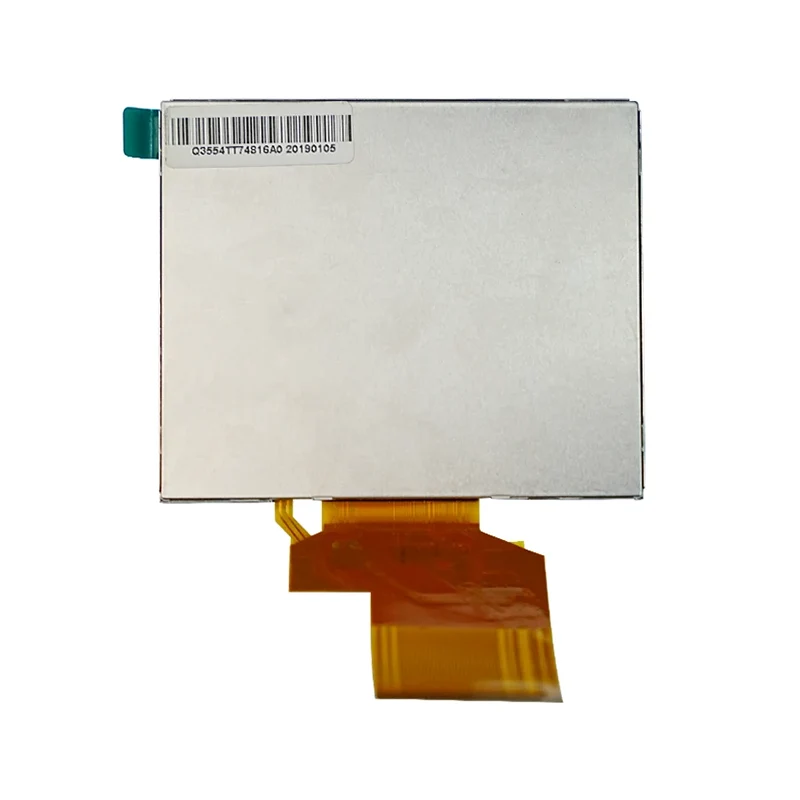

3,5 hüvelykes ipari szabványos TN TFT LCD képernyő modul

A Tianfu, egy kínai LCD-gyártó, amely kiváló minőségű, költséghatékony és testreszabható kijelzőkre specializálódott, a 3,5 hüvelykes ipari szabványos TN TFT LCD képernyő modult kínálja. Ez a zord környezetekre tervezett modul 320×RGB×240 felbontással, 16,7 millió színnel és a HX8238D illesztőprogram IC-vel rendelkezik, amely sokoldalú interfészeket (24 bites RGB, soros RGB, CCIR601/656) támogat az ipari rendszerekbe való zökkenőmentes integráció érdekében. A legfontosabb specifikációk közé tartozik az ipari minőségű hőmérséklet-alkalmazhatóság (-20°C ~ +70°C működés, -30°C ~ +80°C tárolás), 6 LED-es háttérvilágítás, 350:1 kontrasztarány és kompakt méretek (76,90 × 63,9 × 3,26 mm).

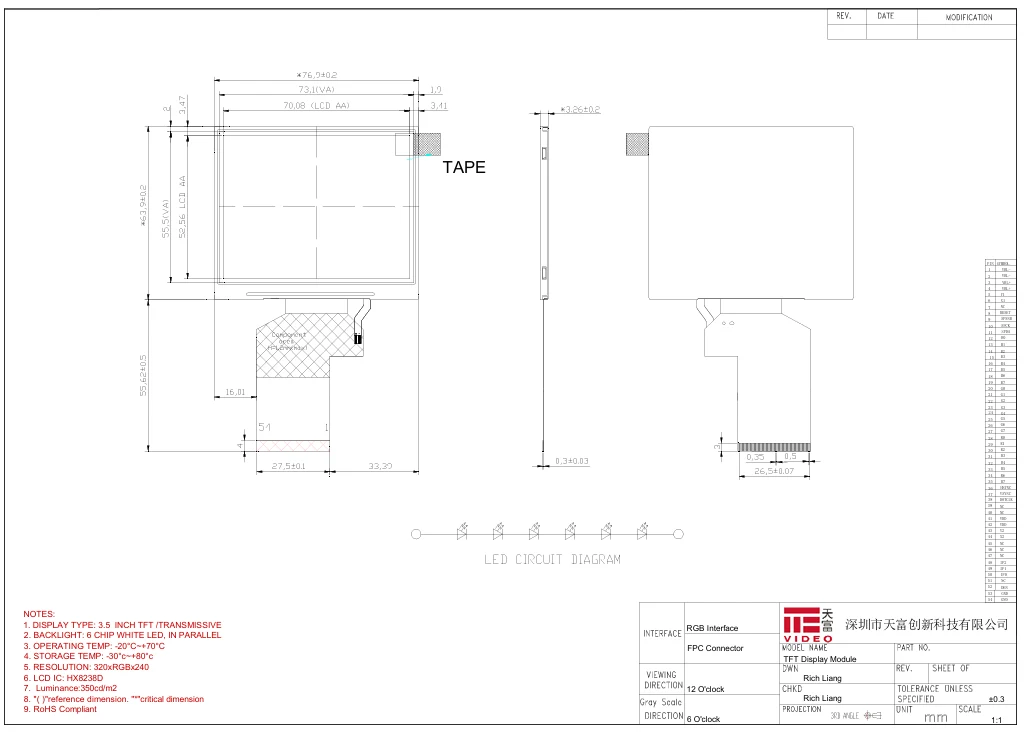

Specifikáció

A Tianfu 3,5” TFT LCD képernyő modul részletei

Akár ember-gép interfészben (HMI), állapotkijelző mérőben, hordozható eszközök képernyőjén vagy multimédiás lejátszó terminálokon használják, a 3,5 hüvelykes ipari szabványos TN TFT LCD képernyőmodul tiszta, stabil és megbízható megjelenítési megoldásokat kínál.

1. Ipari vezérlés és automatizálás

· PLC vezérlőpanelek és ember-gép interfészek (HMI)

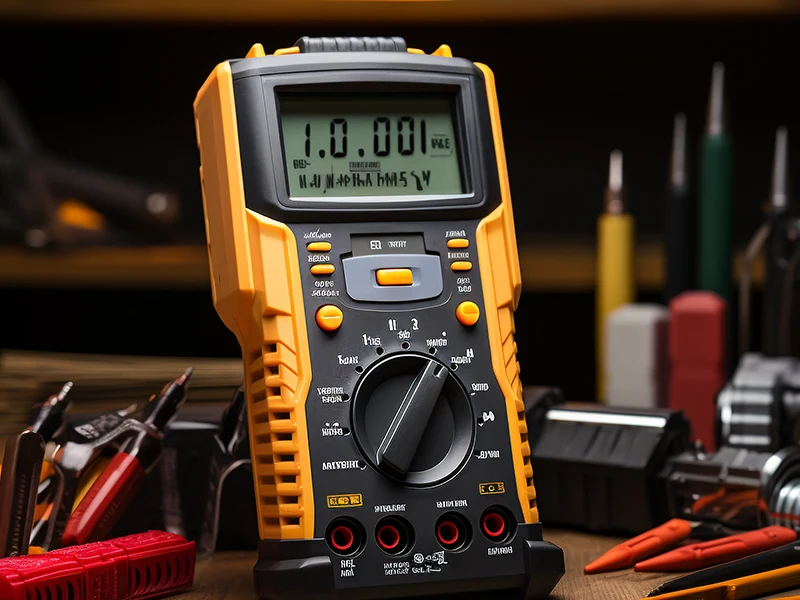

· Kézi vizsgálóműszerek (multiméterek, oszcilloszkópok)

· Ipari robot/automatizálási kezelőpanelek

· Távirányító egységek (daruk, építőipari gépek)

· Hordozható adatgyűjtő és -ellenőrző terminálok

2.  Intelligens otthon és a tárgyak internete (IoT)

· Intelligens otthoni vezérlőpanelek/központi vezérlőképernyők

· Intelligens fali kapcsolók

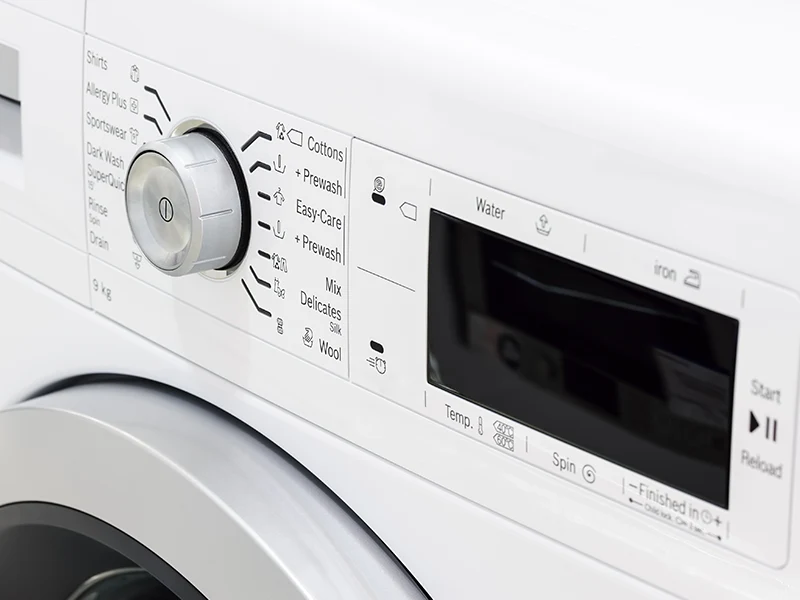

· Háztartási gépek vezérlőpaneljei (légkondicionálók, mosógépek, intelligens hűtőajtók/jégfőzők, mosogatógépek, sütők, gőzsütők, elöltöltős mosó/szárító kombók, intelligens légkondicionáló/friss levegő rendszer vezérlői, intelligens vízmelegítők)

3. Szórakoztató elektronika és kereskedelmi berendezések

· Hordozható játékkonzolok, digitális képkeretek, hordozható DVD-lejátszók, Bluetooth hangszóró/rádióképernyők, POS-terminálok, rendelési terminálok, munkaidő-nyilvántartó gépek, elektronikus szótárak, korai oktatási gépek/oktatóeszközök, elektronikus billentyűzetek, kereskedelmi kézi terminálok (rendelési terminálok, vonalkód-leolvasó terminálok)

Miért választ továbbra is minket több mint 200 ügyfél?

Alapvető előnyei

• Több interfészes kialakítás a kiváló kompatibilitás érdekében

Egyidejűleg támogatja a párhuzamos RGB-t, a soros RGB-t és a CCIR656/601-et, lehetővé téve a különböző fő vezérlési sémákhoz való rugalmas alkalmazkodást és csökkentve az ügyfelek hardverbeállítási költségeit.

• Ipari minőségű környezeti alkalmazkodóképesség

-10°C és +60°C közötti üzemi hőmérsékleti tartományban büszkélkedhet, és több megbízhatósági teszten is átesett, beleértve a magas alacsony hőmérsékletű tárolást, a hőmérséklet-ciklusokat, a vibrációt és az ESD-t, így alkalmas zord környezetekre is.

• Optimalizált optikai és érintési élmény

Newton-gyűrűnek ellenálló matt fóliát vesz fel, hogy kiküszöbölje az interferenciát és biztosítsa az érintésmentes működést; a felület keménysége ≥ 3H a karcállóság érdekében, ideális nagyfrekvenciás működési forgatókönyvekhez.

• Precíz mechanikai felépítés és könnyen összeszerelhető kialakítás

Több kulcsméret-készletet biztosít, beleértve az AA, OD, VA és gumikeretet, megkönnyítve az ügyfelek szerkezeti furatainak nyitását és laminálását, valamint csökkentve az összeszerelés nehézségeit.

• Széles feszültségellátás és alacsony energiafogyasztás

Széles, 2,6 V és 3,6 V közötti bemeneti feszültségtartományt kínál, alacsony érzékenységgel az áramellátás ingadozásaira, alkalmas elemes vagy ipari tápellátási környezetekhez.

Megbízható LCD partnere 16 éves speciális tapasztalattal --- Tianfu

Ha több beszállítót hasonlít össze, a paramétereken és az árakon túl, szeretnénk bemutatni egyedi értékünket, mint kis- és közepes méretű gyártó, aki több mint 16 éves tapasztalattal rendelkezik a folyadékkristályos kijelzők iparában. Ha minket választ, többet kap, mint egy kijelzőmodult – egy stabil, megbízható és rendkívül érzékeny, hosszú távú partnert kap.

✅ Ismerjük termékeinket, és ami még fontosabb, megértjük az Ön igényeit

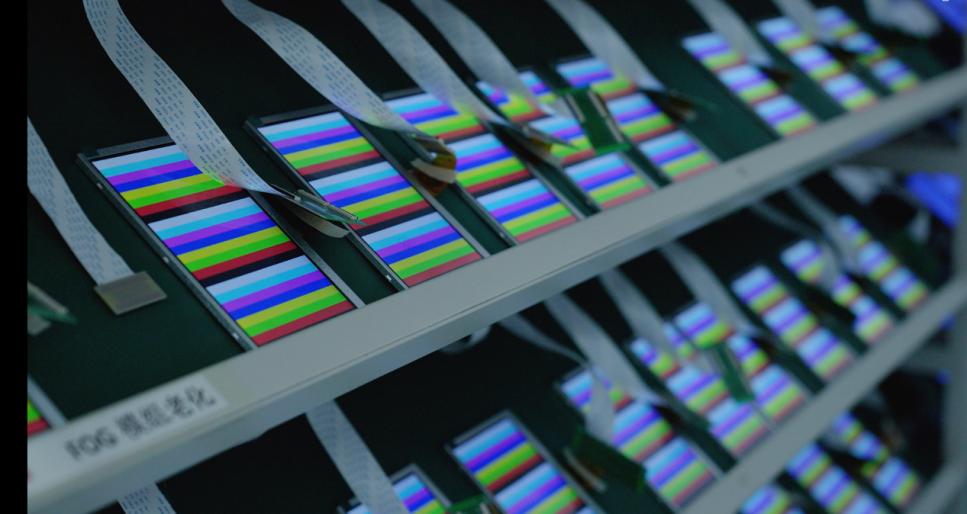

· Bizonyított gyártási folyamatok: 16 év felhalmozott tapasztalatunk révén mélyrehatóan elsajátítjuk a klasszikus illesztőprogram-IC-k, például a HX8238D alkalmazását. A COG-kötéstől és az ITO-fólia laminálástól az öregedési tesztekig és a 100%-os ellenőrzésig kiforrott és stabil gyártási munkafolyamatokat alakítottunk ki, biztosítva, hogy minden kapott modul egyenletes teljesítményt, megbízhatóságot és tartósságot biztosítson.

· Fájdalompont-célzott tervezés: A modul több felülettel való kompatibilitása (RGB/CCIR) és ipari szintű széles hőmérséklet-tűrése a kiterjedt vásárlói visszajelzéseken alapuló tervezési optimalizálás eredménye. Tisztában vagyunk vele, hogy a kis- és közepes szériás ügyfeleknek „sokoldalú” és robusztus kijelzőre van szükségük, hogy megfeleljenek a több projekt változatos követelményeinek.

✅ Mérsékelt skálánk nagyobb összpontosítást és rugalmasságot jelent

· Gyors reagálás és kommunikáció: Nincsenek a nagyvállalatokra jellemző nehézkes eljárások. Műszaki kérdéseit, specifikációinak megerősítését vagy módosítási kérelmét közvetlenül tapasztalt mérnökök vagy projektmenedzserek kezelik, a válaszidőket órákban, nem pedig napokban mérik.

· Rugalmas testreszabási támogatás: Akár az FPC hosszát, az interfész kiosztását, a háttérvilágítás fényerejét módosítani kell, akár a firmware inicializálási kódjainak kis tételben történő módosítására van szüksége, lehetőségünk van a gyors mérnöki válaszokra. Az 500 egységből álló rendelést a rendszer ugyanolyan prioritással kezeli, mint a kulcsszámlákat.

· Fókusz-vezérelt érték: Kis- és közepes méretű TFT- és érintőképernyők gyártására specializálódtunk, minden folyamatfejlesztéssel és minőség-ellenőrzési intézkedéssel erre az alaptevékenységre összpontosítunk. Amit Ön kap, az egy fókuszált szakterületnek szentelt csapat eredménye.

✅ Nagyra értékeljük hírnevünket, ellenőrzött minőséget és stabil ellátást biztosítunk

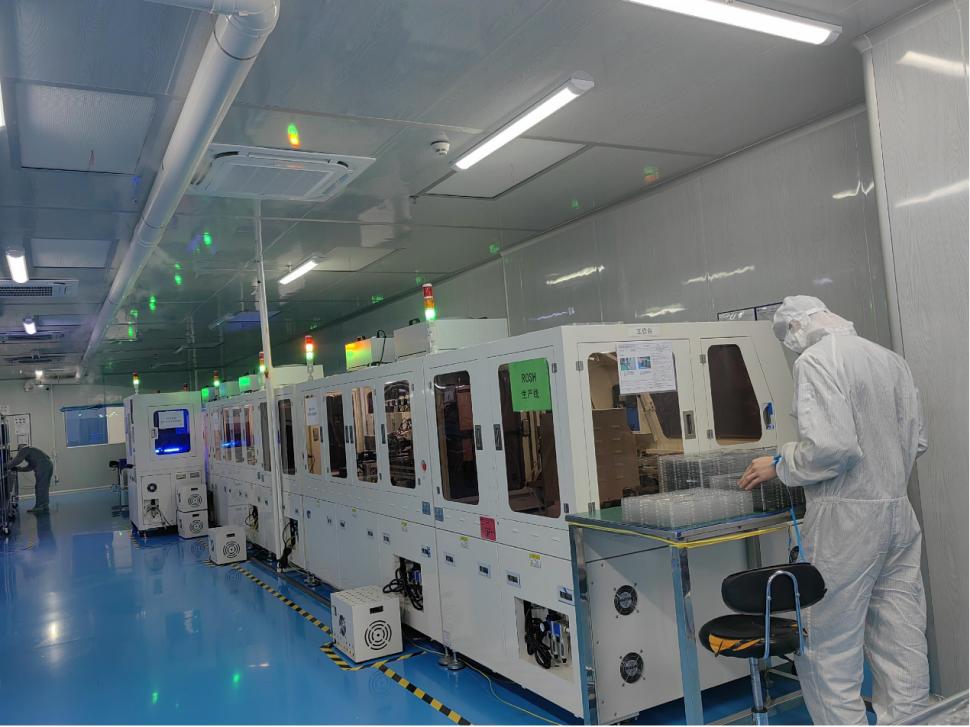

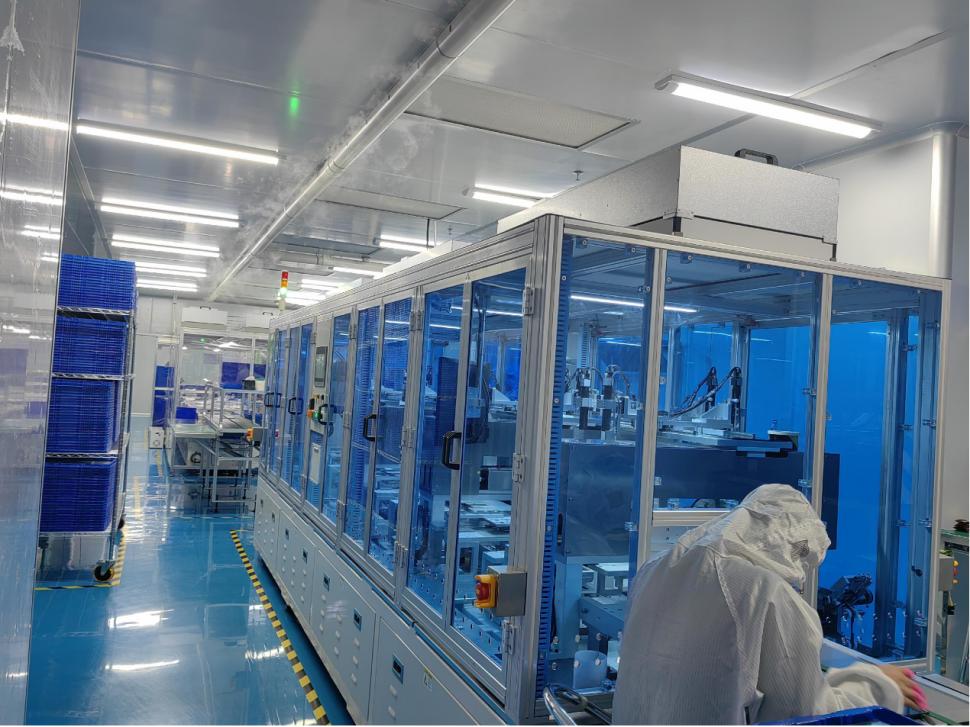

· Teljes ciklusú házon belüli menedzsment: Az anyagbeszerzéstől és az SMT elhelyezéstől a modulok összeszereléséig és teszteléséig minden kritikus folyamatot saját létesítményeinkben hajtunk végre. Ez biztosítja a teljes minőségi nyomon követhetőséget és ellenőrzést, kiküszöbölve az outsourcing okozta minőségi ingadozás kockázatát.

· Hosszú távú ellátási kötelezettségvállalás: Teljes mértékben elismerjük a termék életciklusának fontosságát projektjei számára. Az olyan klasszikus alkatrészekhez, mint a HX8238D, egy biztonságos készletezési rendszert hoztunk létre, és garantáltan folyamatos ellátást tudunk biztosítani, gond nélkül támogatva az Ön hosszú távú termelési igényeit.

· Átlátható együttműködés: Örömmel adunk részletes adatlapokat, tesztjelentéseket, sőt folyamatbemutatókat is. Hiszünk abban, hogy csak akkor jöhetnek létre hosszú távú partnerségek, ha az ügyfelek megalapozott vásárlási döntéseket hoznak.

✅ Átfogó értékesítés előtti és értékesítés utáni támogatás

· Használatra kész fejlesztési támogatás: Minden modul világos interfész-definíciókkal, érvényesített illesztőprogram-kódokkal (kompatibilis a gyakori MCU-platformokkal) és sematikus hivatkozásokkal rendelkezik, jelentősen csökkentve a mérnökök hibakeresési idejét.

· Gyártás-megvalósítási segítség: Ha először használja moduljainkat, útmutatást adunk a forrasztásról, az összeszerelési óvintézkedésekről és az egyszerű funkcionális tesztelésről, segítve a zökkenőmentes tömeggyártást.

· Megbízható minőségbiztosítás: Minden modul 100%-os elektromos tesztelésnek és mintavételes megbízhatósági vizsgálatnak esik át a szállítás előtt, és 12 hónapos minőségi garancia vonatkozik rájuk.

Összefoglalva: minket választva olyan megbízható partnert kell választani, aki a következőket kínálja:

16 éves iparági tapasztalattal finomított termékek + agilis reagálás kis- és középvállalkozásként az Ön testreszabási igényeire + Szigorú minőség-ellenőrzés, mintha saját márkánkat védené.

Lehet, hogy nem mi vagyunk a legnagyobb beszállító a piacon, de elkötelezettek vagyunk amellett, hogy mi legyünk azok, akik a legjobban megértik Önt, és a legnagyobb nyugalmat biztosítják Önnek.

gyk

1. kérdés: Ez a képernyő támogatja az érintés funkciót?

Igen, ez a modul rezisztív érintőképernyőt (ITO filmet) tartalmaz, amely támogatja az egypontos érintést. Szabványos 4 vezetékes rezisztív interfésszel rendelkezik, és külső érintésvezérlő chipre vagy beépített ADC-vel rendelkező MCU-ra van szüksége.

2. kérdés: Tud-e kapacitív érintéssel rendelkező verziót biztosítani?

A jelenlegi standard változat rezisztív érintéssel érkezik. A kapacitív érintés (többpontos érintés támogatása) esetén kérjük, lépjen kapcsolatba velünk a testreszabás érdekében.

3. kérdés: Mi a különbség a CCIR656 és a CCIR601 között az interfészben? Hogyan válasszak?

A CCIR656 egy beágyazott szinkronjelformátum (általában digitális videofolyamokhoz használatos), míg a CCIR601 egy különálló szinkronjelformátum. Ha processzora szabványos ITU-R BT.656/BT.601 videojeleket ad ki (pl. bizonyos multimédiás processzorok), akkor lehetséges a közvetlen kapcsolat. Ha nem biztos benne, adja meg fő vezérlési modelljét, és mi segítünk a kiválasztásban.

Q4: A -10°C és +60°C közötti üzemi hőmérsékleti tartomány kiterjeszthető-e szélesebb tartományra?

A szabványos terméknek ez a hőmérsékleti tartománya van. Az ipari széles hőmérsékleti követelmények, mint például -30°C ~ +80°C esetén megvitatásra kerülhet a testreszabás, ami általában magában foglalja a folyadékkristályos anyagok és a gyártási folyamatok módosítását.

5. kérdés: Rendelkezésre állnak-e megfelelő illesztőprogram- vagy adapterkártyák?

Az áramkör tervezésének egyszerűsítése érdekében RGB adapterkártyákat és érintőkártyákat (beleértve az érintőképernyős IC-ket is) tudunk biztosítani. Kérjük, forduljon értékesítési csapatunkhoz a részletekért.

Gyártással és felhasználással kapcsolatos

6. kérdés: Mi a modul ESD védelmi szintje?

A modul megfelelt az általános ipari környezet követelményeinek ±8kV (levegős kisülés) / ±4kV (érintkezős kisülés) ESD teszteken. A termékház kialakításakor javasolt megfelelő földelési és szigetelési intézkedések megtétele.

7. kérdés: A 15 ms-os válaszidő mozgási elmosódást okoz?

A 15 ms a tipikus szürke-szürke válaszidő, amely elegendő a legtöbb forgatókönyvhöz, például ipari vezérléshez, műszerezéshez és interaktív interfészekhez. Nagy sebességű videolejátszásnál (például 30 képkocka/mp felett) ajánlatos a tényleges dinamikus képteljesítmény értékelését.

8. kérdés: Hogyan csatlakozik a modul háttérvilágítása?

Maga a modul nem tartalmaz háttérvilágítású meghajtó áramkört, de LED háttérvilágítású érintkezőket biztosít (általában +3,3 V és GND). Csatlakoztatnia kell egy külső állandó áramforrást vagy a háttérvilágítás meghajtó áramkörét. Az áramerősség a háttérvilágítás LED-ek soros-párhuzamos konfigurációjától függ (tipikus érték: kb. 60-100mA).
