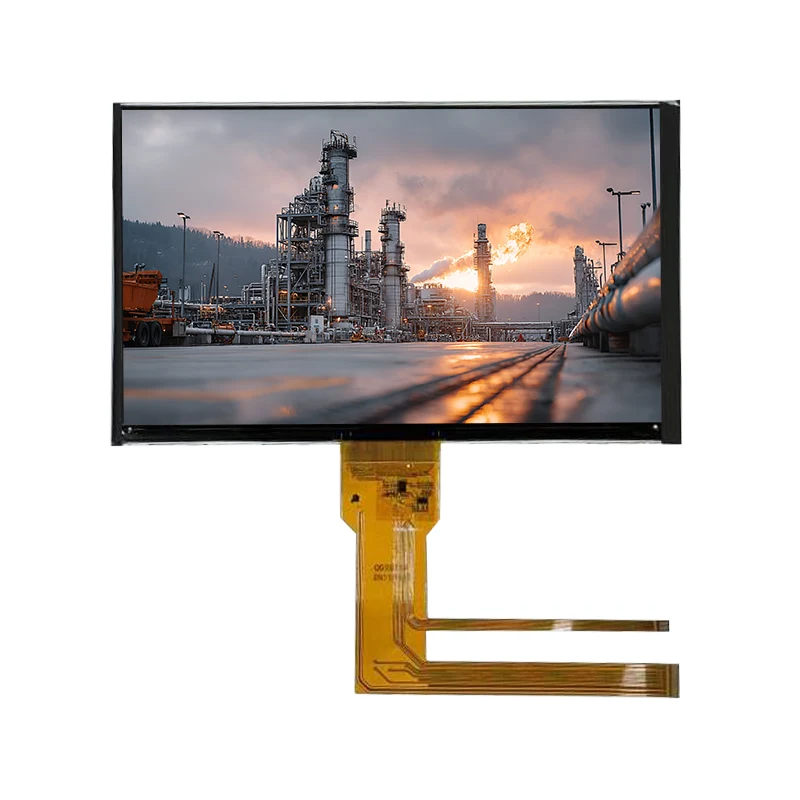

Mi az a cellán belüli érintőképernyő, és miért alakítja át a modern kijelzőtechnológiát?

Ahogy a mobileszközök egyre vékonyabbak, könnyebbek és vizuálisan kifinomultabbak lesznek, a kijelzőtechnológiáknak ugyanolyan ütemben kell fejlődniük. Az egyik innováció, amely ezt a változást vezeti, azIn-cell érintőképernyő– olyan megjelenítési megoldás, amely érintésérzékelőket közvetlenül az LCD- vagy OLED-cellába integrál. Ez kiküszöböli a további rétegeket, javítja az optikai tisztaságot, és csökkenti az eszköz vastagságát a funkcionalitás feláldozása nélkül. Mivel a gyártók jobb kijelzőminőséget és kompaktabb szerkezeteket követelnek,In-cell érintőképernyőA technológia gyorsan az okostelefonok, táblagépek, okosórák és autóipari panelek kedvelt választásává vált.

Hogyan működik a cellán belüli érintőképernyő?

Ellentétben a hagyományos érintőképernyős megoldásokkal, ahol az érintőérzékelők a kijelzőpanel felett helyezkednek el,In-cell érintőképernyőtechnológia beágyazza az érintésérzékelő elektródákat a kijelző hordozójába. Ez a kialakítás egyetlen laminált szerkezetté egyesíti a kijelzőt és az érintést.

Alapvető munkaelvek

• Integrált Touch Layer: A kapacitív érintőréteg a kijelző cellájába van beépítve, nem pedig a tetejére.

• Jelszinkronizálás: Az érintésjelek és a kijelzőjelek pontos időzítéssel működnek az interferencia elkerülése érdekében.

• Illesztőprogram IC Fusion: Sok cellán belüli panel egységes kijelző- és érintőmeghajtó IC-ket (TDDI) alkalmaz, csökkentve az energiafogyasztást és a rendszerköltséget.

• Magasabb fényáteresztő képesség: Kevesebb fényréteggel a fényerő és a színpontosság jelentősen javul.

Az eredmény egy olyan kijelző, amely jobb képminőséget, jobb érintésérzékenységet és jobb energiahatékonyságot biztosít.

Miért válasszon cellán belüli érintőképernyőt a cellás és hagyományos érintőképernyők helyett?

Érintőpanel kiválasztásakor az eszközökhöz az összehasonlításIn-cell, A cellán belül, ésG+G (üveg-üveg)a technológiák kulcsfontosságúak.

A cellán belüli érintőképernyők legfontosabb előnyei

1. Vékonyabb és könnyebb készülékszerkezet
   Megszünteti az extra tapintási rétegeket, 10-20%-kal csökkentve a vastagságot.

2. Továbbfejlesztett optikai teljesítmény
   A nagyobb átlátszóság világosabb kijelzőket tesz lehetővé élénkebb színekkel.

3. Kiváló érintési pontosság
   Az ujjhoz közelebbi érzékelők javítják a válaszadás pontosságát.

4. Alacsonyabb energiafogyasztás
   A megosztott illesztőprogram-IC energiát takarít meg – ideális mobileszközökhöz.

5. Versenyképes gyártási költség
   A kevesebb réteg csökkenti az anyag- és laminálási költségeket a tömeggyártásban.

Összehasonlítási táblázat: cellán belüli és cellán belüli vs hagyományos struktúrák

A cellán belüli technológia egyértelműen kiemelkedik a szórakoztató elektronikai termékek közül, ahol az esztétikum, a reakciókészség és a hatékonyság a legfontosabb.

Milyen termékleírásokat tudunk biztosítani a cellán belüli érintőképernyőkre?

A Shenzhen Tianfu Innovative Technology Co., Ltd. nagymértékben testreszabhatóIn-cell érintőképernyőalkalmazások széles körére szabott megoldások. Az alábbiakban az OEM/ODM projektekhez elérhető tipikus paraméterek találhatók.

Szabványos termékparaméterek

• Kijelző mérete: 4,0" – 13,3" (egyedi méretek elérhetők)

• Felbontási lehetőségek:

  • 720×1280

  • 1080×1920

  • 1200×2000

  • 2160×3840

• Érintéstechnológia: kapacitív, többérintéses 10 pontos

• Illesztőprogram IC: TDDI integrált chip (Goodix, Ilitek, Synaptics opcionális)

• Fényesség: 350–600 nit testreszabható

• Üveg típus: 2.5D edzett fedőüveg, tükröződésmentes opcionális

• Felület: MIPI / eDP

• Üzemi hőmérséklet: –20°C és 70°C között

• Válaszidő: < 5 ms

• Fedőlencse testreszabása: Színek, logónyomtatás, erősített üveg, vízálló bevonat

Specifikációs táblázat (egyszerűsített)

Ezek az opciók zökkenőmentes integrációt tesznek lehetővé intelligens fogyasztói eszközökbe, autóipari HUD-vezérlőképernyőkbe, kézi terminálokba és ipari minőségű berendezésekbe.

Mely iparágak profitálnak a legtöbbet a cellán belüli érintőképernyőkből?

Vékonyságuk, tisztaságuk és pontosságuk miattIn-cell érintőképernyőkszéles körben alkalmazták több piacon.

Legnépszerűbb alkalmazások

1. Okostelefonok és táblagépek
   A prémium eszközök előnyben részesítik a könnyű szerkezetet és a kiváló vizuális teljesítményt.

2. Viselhető eszközök és okosórák
   A kis méret az In-cell ideálissá teszi a kompakt képernyők számára.

3. Autóipari kijelzők
   A jobb láthatóság, a minimális visszaverődés és a nagy érintésérzékenység növeli az utastér biztonságát.

4. Intelligens otthoni panelek
   A falra szerelhető interfészek előnye a vékony profil.

5. Egészségügyi ellátás és orvosi eszközök
   A nagy tisztaság és az érzékeny érintés javítja a felhasználói élményt.

6. POS terminálok, kézi szkennerek és ipari szerszámok
   Az integrált szerkezet csökkenti a meghibásodási pontokat, javítva a tartósságot.

Hogyan válasszuk ki a megfelelő cellán belüli érintőképernyőt termékéhez?

A megfelelő panel kiválasztása számos technikai szempontot igényel. Íme a legfontosabb tényezők:

1. Kijelző mérete és felbontása

Párosítsa a kijelző méretét az eszköz méreteivel. Fontolja meg, hogy HD-re vagy FHD-re van szüksége a vizuális tisztaság érdekében.

2. Fényerő követelményei

A kültéri használatra szánt eszközöknek legalább500 nit, míg a beltéri kütyük jól működnek a350-450 nit.

3. Illesztőprogram IC-kompatibilitás

Győződjön meg róla, hogy az alaplap támogatja a TDDI chipeket (Goodix, Ilitek, Synaptics stb.).

4. Takaróüveg kialakítás

Válasszon a következők közül:

• 2.5D élüveg

• Csillogásmentes felület

• Ujjlenyomat-gátló bevonat

• Egyedi színek vagy ablakkialakítás

5. Csatlakozó típusa

A MIPI gyakori az okostelefonoknál; az ipari berendezések eDP-t igényelhetnek.

6. Környezeti tartósság

A hőmérséklet-tartománynak, a nedvességállóságnak és az ütésállóságnak meg kell egyeznie a használati forgatókönyvekkel.

7. Érintse meg a Teljesítmény elemet

Keresse a többérintéses támogatást és a stabil teljesítményt nedvességben vagy kesztyűben, ha eszköze ezt igényli.

Mitől megbízhatóbbak a cellán belüli érintőképernyőink?

A Shenzhen Tianfu Innovative Technology Co., Ltd. biztosítja, hogy minden cellán belüli modul megfeleljen a szigorú megbízhatósági és minőségi előírásoknak.

Fő erősségeink

• Több mint 10 éves kijelzőgyártási tapasztalat

• Automatizált összeszerelő sorokaz egyenletes teljesítmény érdekében

• Szigorú optikai ellenőrzésaz átláthatóság és az egységesség érdekében

• Öregedési tesztek (48-72 óra)a stabilitás érdekében

• Érintéses precíziós hangolásprofesszionális jelkalibrációval

• OEM/ODM testreszabásszerkezethez, fedőüveghez és csatlakozási felülethez

Együttműködünk globális ügyfelekkel hosszú távú ellátási lánc projektekben, amelyek stabil, nagy teljesítményű kijelzőmodulokat szállítanak tömeggyártáshoz.

GYIK: In-cell érintőképernyő

1. kérdés: Mi az a cellán belüli érintőképernyő, és miben különbözik a hagyományos érintőpanelektől?
1. válasz: A cellán belüli érintőképernyő az érintésérzékelőt közvetlenül a kijelző cellájába integrálja, kiküszöbölve a külső érintési rétegeket. Ez vékonyabb szerkezetet, jobb optikai tisztaságot és jobb érintésérzékenységet eredményez a G+G vagy OGS panelekhez képest.

2. kérdés: Miért részesítik előnyben az okostelefonok és táblagépek manapság a cellán belüli érintőképernyőket?
V2: Mivel nagy fényerőt, könnyű szerkezetet, csökkentett energiafogyasztást és prémium megjelenítési élményt kínálnak. Az integrált TDDI megoldás emellett csökkenti a költségeket és növeli a megbízhatóságot a nagy volumenű gyártás során.

3. kérdés: Mely eszközök a legalkalmasabbak a cellán belüli érintőképernyő-integrációhoz?
3. válasz: A kompakt méretet és kiváló képminőséget igénylő eszközök – például okostelefonok, táblagépek, hordható eszközök, autóképernyők és fejlett intelligens otthoni panelek – profitálnak a legjobban.

4. kérdés: Milyen testreszabási lehetőségek biztosíthatók az OEM In-cell Touch Screen projektekhez?
A4: A testreszabható tényezők közé tartozik a kijelző mérete, felbontása, fényereje, fedőüveg alakja, logónyomtatás, csatlakozó típusa, illesztőprogram IC kiválasztása és felületkezelés. A Shenzhen Tianfu Innovative Technology Co., Ltd. támogatja a teljes mérnöki testreszabást kis és nagy tételek esetében egyaránt.

Professzionális cellán belüli érintőképernyős megoldásokért forduljon hozzánk

Ha mobileszközöket, autóipari rendszereket, ipari terminálokat vagy intelligens otthoni megoldásokat fejleszt, akkor a miIn-cell érintőképernyőA modulok megbízhatóságot, vékony szerkezetet és prémium megjelenítési teljesítményt kínálnak.
Projekt tanácsadásért, műszaki specifikációért vagy egyedi megoldásokért forduljon bizalommalérintkezés Shenzhen Tianfu Innovative Technology Co., Ltd.bármikor.
