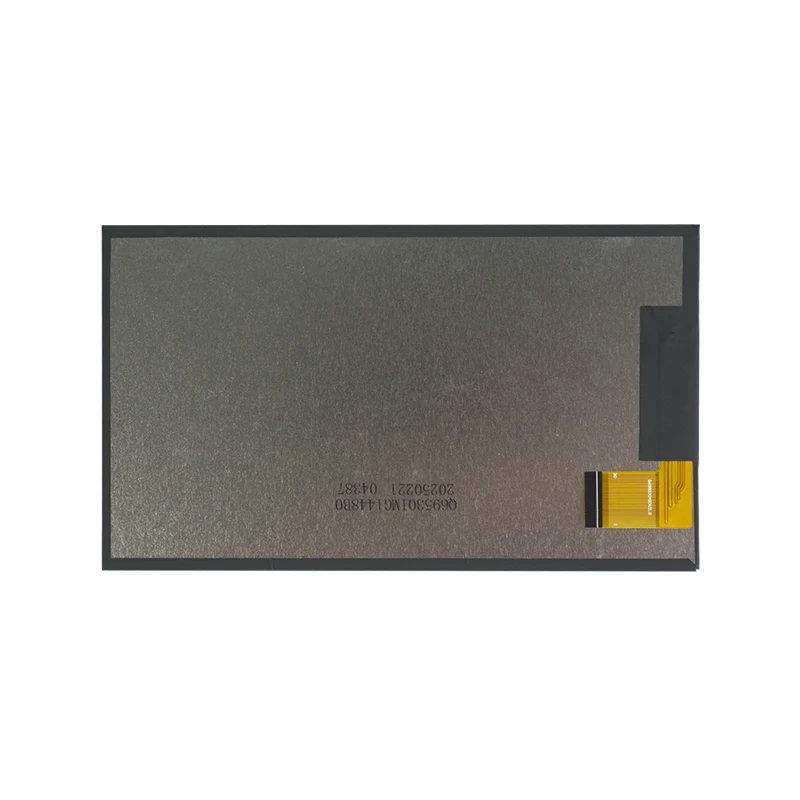

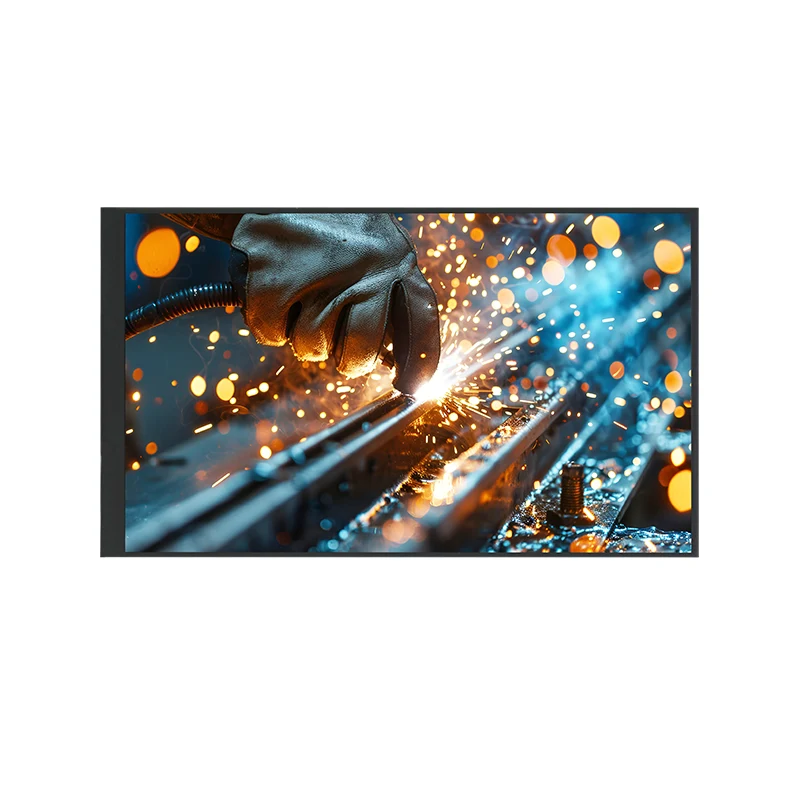

6,95 hüvelykes széles hőmérsékletű színes TFT LCD kijelző modul

Alapvető szolgáltatások és alkalmazási forgatókönyvek

• Nagy felbontású kép: WVGA felbontás (600 × RGB × 1024) éles, részletgazdag képeket biztosít.

• Széles betekintési szögek és stabil kijelző: Az IPS technológia 85°-os mindenirányú látószöget biztosít, konzisztens színek és kontraszt megőrzése mellett.

• Erős alkalmazkodóképesség a környezeti fényhez: A tipikus 350 cd/m²-es fényerő és a 700:1 kontrasztarány kiváló láthatóságot biztosít beltéri és félig kültéri környezetben.

• Széles körű alkalmazási területek: Ipari ember-gép interfészek (HMI), orvosi berendezések kijelzői, hordozható vizsgálóműszerek, intelligens otthoni vezérlőpanelek, kereskedelmi terminálok és IoT kijelzőmodulok.

Alapvető termékérték

Az eszközgyártók számára plug-and-play, stabil és megbízható kijelzőmodult biztosítunk. Ez segít lerövidíteni a termékfejlesztési ciklusokat, csökkenti az ellátási lánc kezelésének összetettségét, és hosszú távú, tiszta vizuális interakciós élményt biztosít még zord környezeti feltételek mellett is.

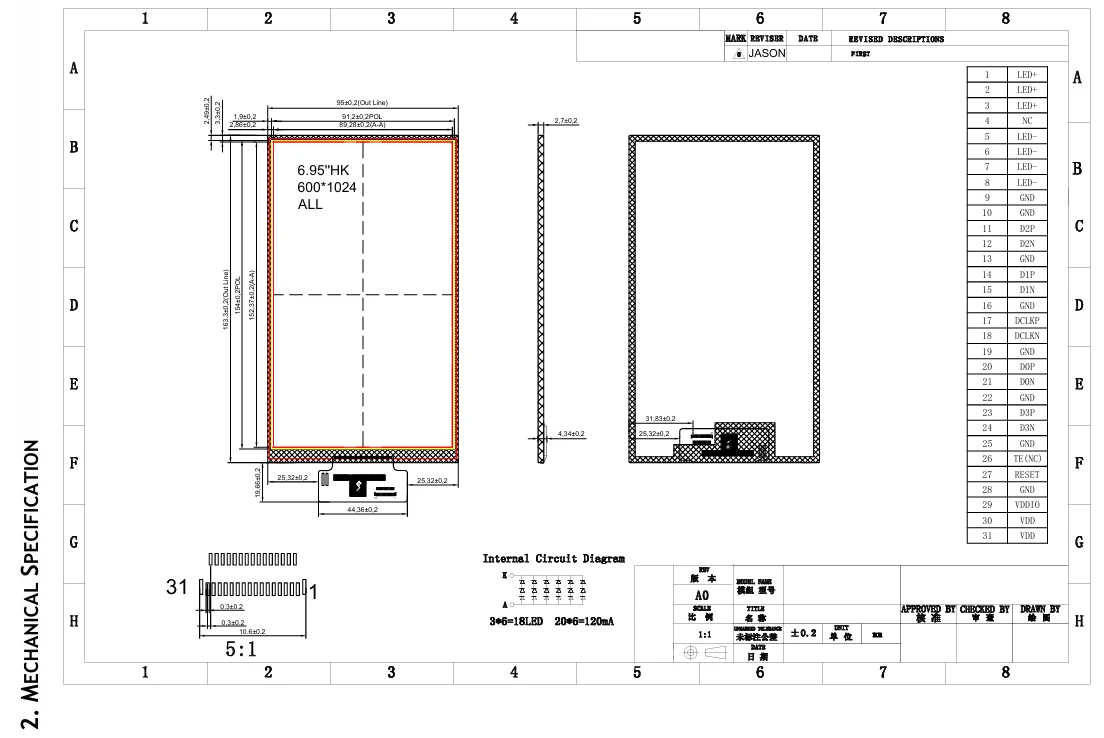

Tianfu testreszabott 6,95 hüvelykes széles hőmérsékletű színes TFT LCD kijelző modul specifikáció

Tianfu 6,95" széles hőmérsékletű színes TFT LCD kijelző modul részletei

Tisztában vagyunk az ipari alkalmazások kemény természetével, és a 6,95 hüvelykes széles hőmérsékletű színes TFT LCD-kijelző modul a teljes tervezési, anyagkiválasztási és gyártási folyamat során megfelel a magas minőségi szabványoknak.

• Szigorú gyártási tesztelés: A gyár elhagyása előtt minden modulon átesik a bekapcsolási tesztet, a jeltesztet, a színek egyenletességének ellenőrzését és a pixelhiba-ellenőrzést (az iparági szabványoknak megfelelően).

• Kulcskomponens-tanúsítvány: Az alapmeghajtó IC-k, a háttérvilágítású LED-ek és más kritikus komponensek jól ismert márkáktól származnak, hogy biztosítsák a hosszú távú stabil ellátást és az egyenletes teljesítményt.

• Környezeti alkalmazkodóképesség ellenőrzése: A modul igazoltan stabilan működik a megadott széles hőmérsékleti tartományon belül, és megfelel a legtöbb ipari és kereskedelmi környezet követelményeinek.

• ESD-védelem: Az áramkör kialakítása alapvető ESD-védelmi intézkedéseket tartalmaz. Javasoljuk, hogy az ügyfelek adják hozzá a megfelelő védelmet rendszerszintű termékterveikhez.

Megfelelőségi nyilatkozat

Ez a termék megfelel a RoHS irányelv veszélyes anyagokra vonatkozó korlátozásainak. A gyártás szigorúan az ISO9001 tanúsított rendszer szerint történik. Segítünk a megfelelő megfelelőségi nyilatkozatok és műszaki támogatási dokumentumok elkészítésében az ügyfelek egyedi projektkövetelményei alapján.

Testreszabási szolgáltatások és folyamatfolyamatok

Standard termékek és testreszabás

Ezt a 6,95 hüvelykes széles hőmérsékletű színes TFT LCD kijelző modult alaptermékként kínáljuk a gyors mintatámogatás és a stabil tömegtermelés biztosítása érdekében. Ugyanakkor megértjük, hogy terméke egyedi tervezést igényelhet, ezért rugalmas testreszabási szolgáltatásokat nyújtunk:

Optikai testreszabás: A fényerő (legfeljebb 500 cd/m²), a színhőmérséklet és a felületkezelés (csillantásgátló, magasfényű stb.) beállítása.

Interfész és tű-adaptáció: A hardvertervezés megvalósíthatóságán belül egyeztethetünk az FPC hosszának, az interfész pozíciójának és a tűdefiníciók módosításáról.

Szerkezeti testreszabás: Készítsen műanyag vagy fém keretet, hogy illeszkedjen az eszköz burkolatához és a telepítési módhoz.

Háttérvilágítás tompítása: Támogatja a PWM fényerő-szabályozást, kérésre állítható fényerő-szabályozási tartományokkal.

Együttműködési folyamat

Igényelemzés → Megoldásértékelés és árajánlat → Mintavizsgálat → Tervezés megerősítése → Kis tételes próbagyártás → Tömeges szállítás és minőségkövetés

Professzionális FAE (Field Application Engineer) csapatunk a teljes folyamatra kiterjedő műszaki támogatást nyújt Önnek a kezdeti kiválasztástól a tömeggyártásig.

Q1: Milyen termékekre alkalmas ez a kijelző elsősorban?

V: Ez a 6,95 hüvelykes WVGA IPS kijelző ideális ipari vezérlőberendezésekhez (HMI), orvosi felügyeleti műszerekhez, hordozható intelligens terminálokhoz, kézi vonalkód-leolvasókhoz, intelligens szekrényekhez és önkiszolgáló kioszkokhoz. Kifejezetten olyan alkalmazásokhoz készült, amelyek megkövetelik a megjelenítési megbízhatóság, a széles betekintési szögek és a költséghatékonyság egyensúlyát.

2. kérdés: Az interfész MIPI DSI, de a fő vezérlőchipem RGB-t vagy LVDS-t használ. Használható még?

V: Igen, szüksége lesz egy bridge chipre (például a DragonTrail vagy a Realtek megoldásaira), hogy a MIPI DSI-t RGB vagy LVDS formátumba konvertálja. Javaslatokat tudunk adni a megfelelő hídchipekre vagy referenciatervekre érett adapterkártyákhoz, hogy segítsünk a rendszerintegráció gyors befejezésében.

Q3: Kérhetek mintákat teszteléshez?

V: Igen. Mintavásárlást kínálunk a potenciális ügyfelek számára egyértelmű projektkövetelményekkel. Kérjük, vegye fel velünk a kapcsolatot üzleti csatornáinkon keresztül, megadva vállalati adatait, a projekt áttekintését és a tesztelési igényeket, és mi ezt a lehető leghamarabb megszervezzük.

Q4: Az üzemi hőmérséklet -10°C és 60°C között van. Használható hidegebb vagy melegebb környezetben?

V: Ez a tartomány a normál teljesítmény garantált működési hőmérséklete. Ha az alkalmazási környezet túllépi ezt a tartományt (pl. kültéri berendezések hideg területeken), akkor kiértékelhetünk egy egyedi széles hőmérsékletű változatot (például -30°C-80°C-ra kiterjesztve), bár ez magában foglalhatja az anyagok és a költségek módosítását.

5. kérdés: 350 nites fényerő mellett látható a szabadban napfényben?

A: 350 cd/m² beltéri alkalmazásokra jellemző. A kültéri napfényben való olvashatóság érdekében nagy fényerejű, legalább 800 cd/m²-es képernyőt ajánlunk, amely optikai kötési technológiával párosul a visszaverődések csökkentése érdekében. Nagy fényerejű testreszabási lehetőségeket tudunk biztosítani.

6. kérdés: Mennyi a panel hozzávetőleges élettartama?

V: Meghatározott elektromos és hőmérsékleti feltételek mellett a háttérvilágítás élettartama (az idő, amíg a fényerő a kezdeti érték 50%-ára csökken) általában több mint 30 000 óra. A tényleges élettartam szorosan összefügg a működési környezettel, a hőelvezetéssel és a meghajtó árammal.

7. kérdés: Biztosít-e műszaki támogatást, például illesztőprogramokat vagy inicializálási kódot?

V: Igen. A vásárló ügyfelek számára alapvető specifikációkat, interfész időzítési diagramokat, ajánlott kapcsolási rajzokat és inicializálási kódpéldákat biztosítunk a meghajtó IC-hez. Összetett műszaki kérdések esetén FAE csapatunk professzionális támogatást nyújt.

8. kérdés: Mi a minimális rendelési mennyiség (MOQ), és mi az átfutási idő?

V: A standard modellek MOQ-ja általában 500-1000 egység, a rendelési struktúrától függően. A tömeggyártás standard átfutási ideje körülbelül 4-6 hét. Sürgős minták vagy kis tételek esetén gyorsított eljárás áll rendelkezésünkre az egyeztetésre. A testreszabott termékek MOQ-ját és átfutási idejét konkrét követelmények alapján kell értékelni.
