7.0 'Ingyenes megtekintési szög szín TFT LCD kijelző modul

Alapvető specifikációk

Kijelzőméret

7,0 hüvelykes IPS TFT-LCD

Felbontás

1024 × RGB × 600 (WVGA)

Pixel pályán

0,1506 (h) × 0,1432 (v) mm

Aktív terület

154,21 (h) × 85,92 (v) mm

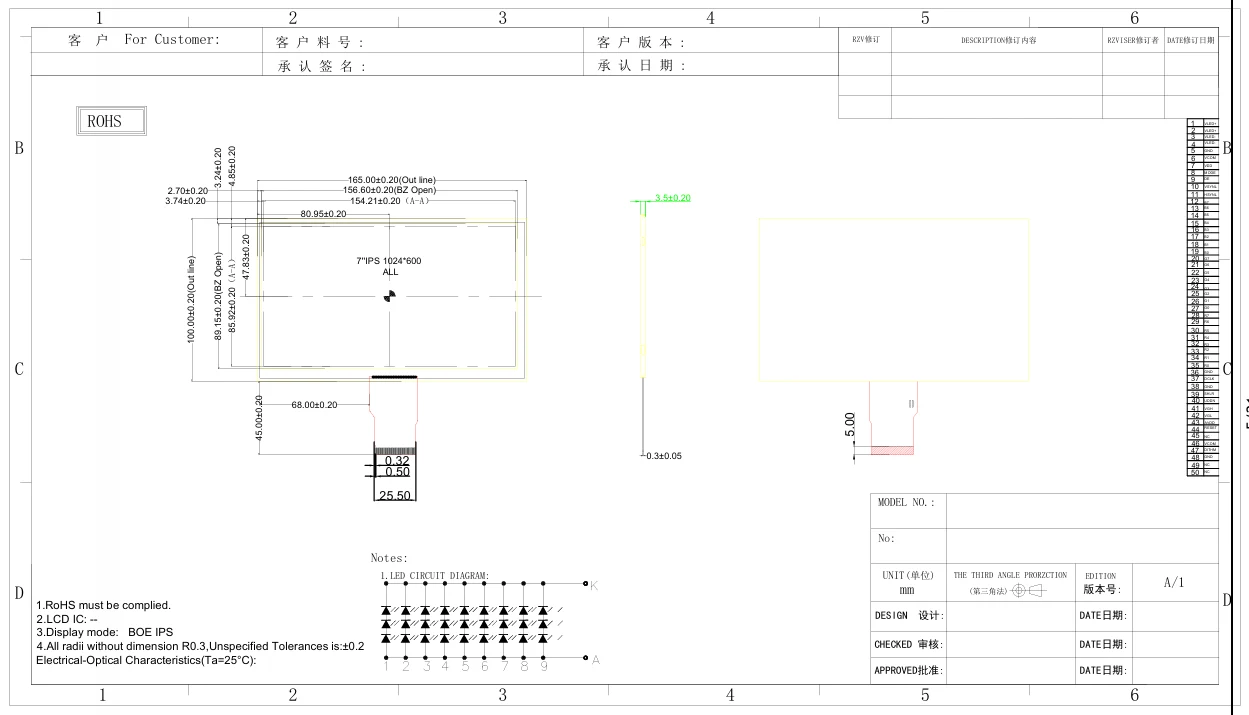

Vázlatméretek

165 (w) × 100 (h) × 3,5 (d) mm

Kijelző mód

Általában fekete (IPS technológia)

Felület

TTL párhuzamos RGB (50 tűs FPC)

Felszíni kezelés

Glare elleni (2H/3H kemény bevonat)

Elektromos jellemzők

Digitális tápfeszültség (VDD)

3,3 V (3,0–3,6 V)

Analóg tápfeszültség (AVDD)

9,6 V (9,4-9,8 V)

TFT kapu feszültsége (VGH/VGL)

18 V (17–19V) / -6V (-7–5V)

Jelenlegi fogyasztás (Typ.)

VDD: 30MA, AVDD: 35MA, VGH: 0.5MA, VGL: 1MA

Háttérvilágítás feszültsége/áram

9,6 V (8,4–10,6 V) / 180 mA (27 LED)

Üzemi hőmérséklet

-20 ° C - +70 ° C

Tárolási hőmérséklet

-30 ° C - +80 ° C

Optikai jellemzők

Világosság (Typ.)

450 CD/m² (középpont)

Kontrasztarány (Typ.)

800: 1 (0 ° megtekintési szög)

Válaszidő (Typ.)

25 ms (emelkedés + esés)

Látószög (h/v)

80 °/80 ° (CR> 10)

Színes gát (NTSC)

50%

Kromatikus (fehér)

X: 0,230–0,330, y: 0,260–0,360

Interfész és vezérlés

Csatlakozótípus

Hirose FH12A-50S-0,55H (50 tűs FPC)

Adatbevitel

8 bites RGB (24 bites színmélység)

Szinkronizálási módok

De mód (alapértelmezett) / hs / vs mód

Beolvasási irányvezérlés

L/r (bal/jobb műszak)/updn (fel/le szkennelés)

Ditering támogatás

8 bites (H) vagy 6-bites (L) felbontás
