9,0'-es áteresztő színes TFT LCD kijelző modul

Főbb előnyök – Miért illik ez a modul az Ön alkalmazásához?

📐Nagy felbontású tisztaság:A 800×480 RGB csíkos képpontok éles szöveget és grafikát biztosítanak a professzionális HMI interfészek számára.

🌡️Extrém hőmérsékleti tartomány:-20 ℃ és 70 ℃ között működik – megbízható fűtetlen gyárakban, kültéri kioszkokban és hűtőházakban.

🔌Zökkenőmentes integráció:A 24 bites párhuzamos RGB interfész és a COG (Chip-on-Glass) kialakítás leegyszerűsíti a hardverelrendezést és csökkenti a rendszer méretét.

💡Hosszú élettartamú háttérvilágítás:A 20 000 órás LED élettartam minimálisra csökkenti a karbantartást. A 120 cd/m² fénysűrűség kiváló olvashatóságot biztosít.

⚡ Stabil teljesítmény kialakítás:A széles feszültségtűrés (DVDD 2,8–3,6 V, AVDD 9,4–9,8 V) biztosítja a kompatibilitást a különböző áramrendszerekkel.

🛠️Testreszabás kész:Kis tételes próbarendelések elfogadva. Testreszabható FPC, háttérvilágítás, érintőpanel és firmware az Ön igényeinek megfelelően.

Műszaki előírások

Részletek

Alkalmazások és sikertörténetek

Ezt a 9,0"-es HMI négyzet alakú TFT LCD-modult sikeresen alkalmazták olyan iparágakban, ahol a megbízhatóság és a tisztaság kritikus fontosságú. Az alábbiakban tipikus használati eseteket és valós példákat talál.

🏭Ipari automatizálás – CNC gépek vezérlőpultja

Egy európai gépgyártó integrálta ezt a modult a CNC kezelőpanelébe. A -20 ℃ és 70 ℃ közötti működési tartomány megbízható teljesítményt biztosított fűtetlen gyári környezetben, míg a 24 bites RGB interfész egyszerűsítette a meglévő vezérlőjükhöz való csatlakozást.

🏥Orvosi berendezések – hordozható betegfigyelő

Egy orvosi eszközt indító üzem ezt a modult használta kompakt COG-kialakítása és stabil, 120 cd/m² fénysűrűsége miatt, amely világos hullámforma-megjelenítést tesz lehetővé világos kórházi környezetben. Az egyéni FPC-adaptáció segített illeszkedni a vékony házba.

🏠 Smart Home – Központi vezérlőközpont

Egy okosotthon-integrátor választotta ezt a modult széles hőmérséklet-tartománya és hosszú háttérvilágítási élettartama miatt, így beltéri falpanelekhez és kültéri kaputelefonokhoz egyaránt alkalmas. A 20 000 órás LED élettartam csökkentette a hosszú távú karbantartási gondokat.

📊Kültéri kioszk – Jegykiadó terminál

A -30 ℃-os tárolási hőmérséklettel és -20 ℃-ig üzemelve ez a modul túlélte a téli körülményeket a kültéri jegykioszkokban. A 800×480-as felbontás a QR-kódok és a tranzakciós információk egyértelmű megjelenítését biztosította.

K: Milyen gyártási tanúsítványokkal rendelkezik a Tianfu Display?

V:A Tianfu Display ISO 9001:2015 tanúsítvánnyal rendelkező létesítményt üzemeltet, amely szabványos minőségirányítást biztosít a tervezés, a ragasztás és a szállítás során. Minden modul RoHS- és REACH-kompatibilis nyersanyagokat használ, amelyek megfelelnek a globális ökoszabályozásnak.

K: Milyen konkrét minőségi vizsgálatokat végeznek az egyes gyártási tételeken?

V:Minden tétel szigorú ellenőrzési munkafolyamatokon esik át, beleértve az üveg/IC-k bejövő minőségellenőrzését (IQC), az automatizált COG/FOG kötősor-igazítást szolgáló folyamat közbeni minőség-ellenőrzést (IPQC) és a 100%-os kimenő minőségellenőrzést (OQC). A megbízhatósági tesztek kiterjednek a hőmérséklet-ciklusra, a nedvességállóságra, a vibrációra és a háttérvilágítás öregedésére.

K: Biztosítja a nyomon követhetőséget a kijelzőgyártási tételeknél?

V:Igen. Minden modul egy nyomon követhető tételkóddal van sorba rendezve, amely hozzá van rendelve a pontos összeszerelési dátumhoz, a vegyi tételhez és a laboratóriumi vizsgálati naplóhoz. Ez lehetővé teszi a gyors 8D-s kiváltó ok elemzését, ami elengedhetetlen a hosszú élettartamú ipari alkalmazásokhoz.

K: Mi az Ön szabványos jótállási és hardvercsere-politikája?

V:A hibákra 12 hónap normál gyártói garanciát vállalunk. Megerősített minőségi problémák esetén a csereegységeket gyorsan, 5–7 munkanapon belül feldolgozzuk, hogy minimalizáljuk az ügyfélprojekt leállási idejét.

K: Biztosít firmware-t és technikai inicializálási kódot az integrációhoz?

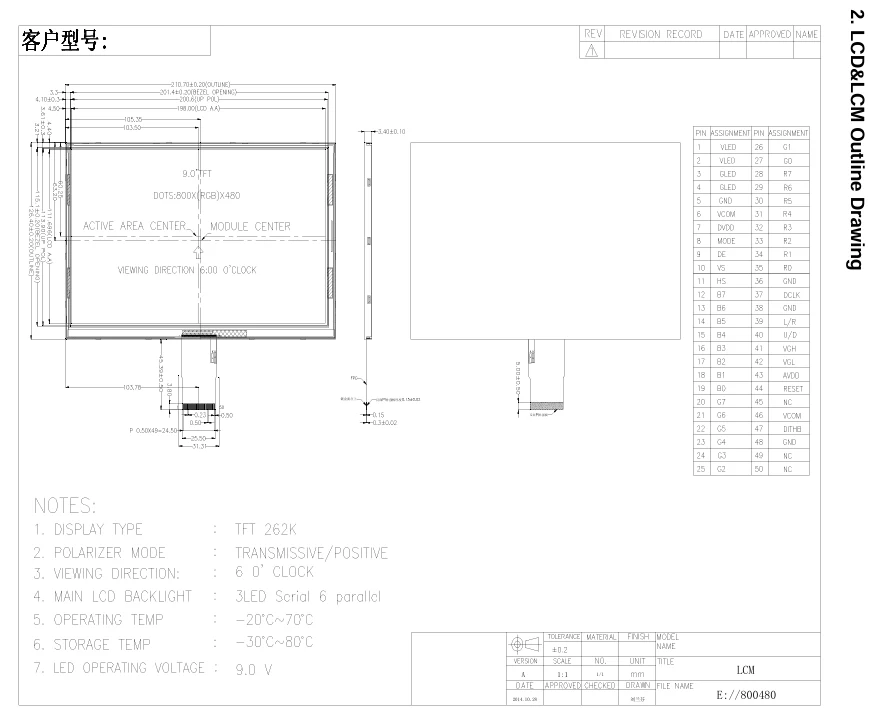

V:Teljesen. Teljes hardver-szoftver dokumentációs csomagokat biztosítunk, beleértve a teljes adatlap specifikációkat, inicializálási kódszkripteket, óraidő diagramokat, mechanikai rajzokat és interfész-regiszter megjegyzéseket.

K: Kaphatok-e kis szériás mintát tömeggyártási kötelezettségvállalások előtt?

V:Igen, 1 és 30 darab közötti mérnöki próbarendeléseket fogadunk a koncepció igazolására. A szabványos minták 1 héten belül kiszállításra kerülnek, míg az egyedi FPC-útválasztás, a háttérvilágítás módosítása vagy az érintőpanel lefedése 2-3 hétig tart a prototípus elkészítéséhez.
