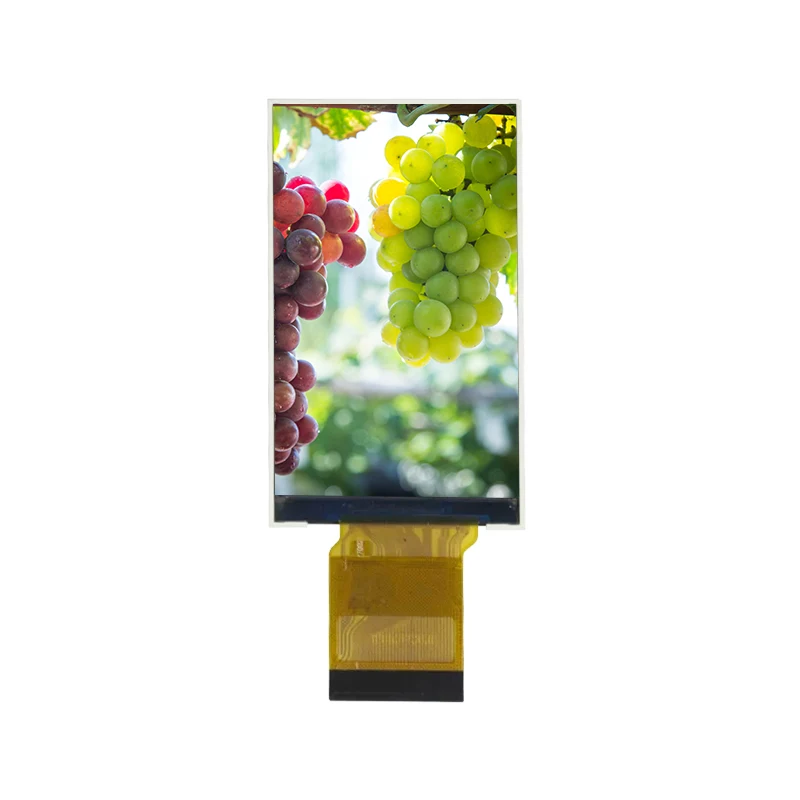

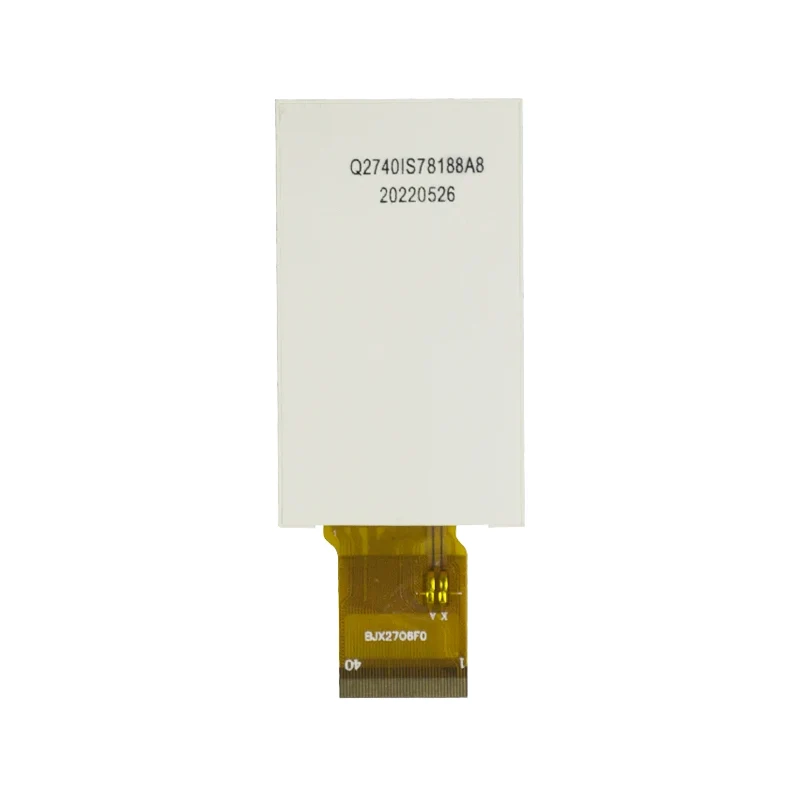

3,92 hüvelykes széles hőmérsékletű IPS TFT LCD képernyő modul

Professzionális kínai LCD-gyártóként és egyedi beszállítóként a Tianfu bemutatja ezt a 3,92 hüvelykes széles hőmérsékletű IPS TFT LCD képernyő modult, hangsúlyozva a magas költséghatékonyságot és megbízhatóságot. Ez a modul az ST7796 illesztőprogram IC-t használja, 320 × 320-as felbontást és 16,7 millió színt támogat, így tiszta, részletgazdag és stabil képeket biztosít a 3,92 hüvelykes IPS képernyőn, széles betekintési szöggel. A termék széles üzemi hőmérsékleti képességekkel büszkélkedhet (-20°C-tól +70°C-ig), így alkalmas zord környezetekre, például kültéri, ipari és autóipari alkalmazásokra. Támogatja az MCU/SPI interfészt és a széles feszültségtartományt (2,5 V–3,6 V), így ideális hordozható és alacsony fogyasztású eszközökhöz.

Mire képes?

Valós idejű információmegjelenítés: Tisztán jeleníti meg a grafikákat, ikonokat, szöveget és adatfelületeket

Az ember-gép interfész magja (HMI): intuitív érintés- vagy gombalapú interaktív felületet biztosít a felhasználók számára

Alacsony fogyasztású működés: Széles feszültségű kialakítás (2,5 V–3,6 V), ideális elemes vagy hordozható eszközökhöz

Stabil teljesítmény széles hőmérsékleti tartományban: Megbízhatóan működik zord környezetben -20°C és +70°C között, megbízhatóságot biztosítva kültéri, ipari és autóipari alkalmazásokhoz

Specifikáció

Tianfu 3,92" széles hőmérsékletű IPS TFT LCD képernyő modul részletei

Hordozható monitorok: Tisztán jeleníti meg a pulzusszámot, a véroxigént és a vérnyomás hullámformáit. Kézi diagnosztikai eszközök: interfészek ultrahangos képalkotó és testhőmérséklet-szűrő műszerekhez

Autóipar és közlekedés

Autóipari központi vezérlő segédképernyők: Kijelző a légkondicionáló vezérléséhez és a gumiabroncsok nyomásának figyeléséhez. Elektromos járművek műszerfalai: Kijelző az akkumulátor töltöttségi szintjére, a sebességre és a navigációs figyelmeztetésekre

Ipari automatizálás és HMI

Ipari vezérlőpanelek: PLC állapotfigyelés és gyártósor adatok megjelenítése

Intelligens otthoni vezérlőképernyők: Integrált interfész a biztonsághoz, a hőmérséklet-szabályozáshoz és a világításhoz

Teszt- és mérőműszerek

Oszcilloszkópok és spektrumanalizátorok: Valós idejű hullámforma renderelés

Intelligens elektromos fogyasztásmérők és energiagazdálkodás: Energiafogyasztási görbék és riasztási információs kijelző

Szórakoztató elektronika és intelligens eszközök

Okosórák/fitneszfelszerelés: kerek felhasználói felület kialakításához igazítva

Háztartási készülék panelek: Interaktív interfészek kávégépekhez és sütőkhöz.

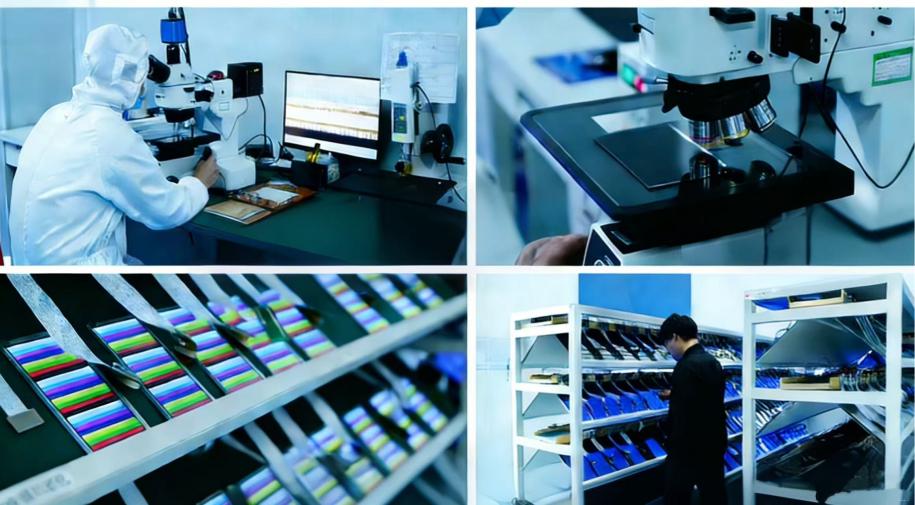

A minőség-ellenőrzés a tevékenységünk középpontjában áll.

Megbízhatósági tesztelés (az iparági szabványoknak megfelelő)

Magas hőmérsékletű tárolási teszt: Tartós működés 240 órán keresztül 80°C-on, a teljes funkcionalitás a helyreállítás után is megmarad.

Alacsony hőmérsékletű tárolási teszt: Tartós expozíció 240 órán keresztül -30°C-on, folyadékkristály fagyás vagy működési hiba nélkül.

Magas hőmérsékletű és magas páratartalmú működési teszt: Folyamatos működés 240 órán keresztül 60°C-on és 90%-os relatív páratartalom mellett, korrózió vagy kijelző anomáliák nélkül.

Gyártási és minőség-ellenőrzési szabványok

Teljesen automatizált SMT összeszerelés: egyenletes forrasztási minőséget biztosít.

100%-os bekapcsolási ellenőrzés: Pixel tesztelés, színek egységességének elemzése és a háttérvilágítás teljesítményének ellenőrzése.

Beégési teszt: 48 óra folyamatos működés szobahőmérsékleten a korai fázisban lévő hibás termékek kiküszöbölésére.

Hogyan szabhatjuk személyre az LCD-t?

Testreszabási szolgáltatások és folyamatfolyamatok

Testreszabható opciók

Interfész beállítása: SPI/MCU prioritás konfiguráció és érintkezési sorrend adaptálása.

Háttérvilágítás hangolása: Fényerő, színhőmérséklet (2700K–6500K) és fényerő-szabályozás (PWM/analóg) testreszabása.

Felületkezelés: tükröződésmentes bevonat, ujjlenyomat-gátló bevonat és fényes/matt laminálási lehetőségek.

Formafaktor módosítása: FPC hossz és interfész pozíció beállítása, egyedi lyukasztás támogatásával.

Érintőképernyő integráció: Rezisztív/kapacitív érintőképernyő (akár 10 pontos érintést is támogat).

Folyamatfolyamat

Követelményelemzés: Technikai csapat konzultáció a felbontás, interfész és környezetvédelmi követelmények megerősítésére.

Megoldástervezés: Áramköri kapcsolási rajzok és meghajtó inicializálási kód biztosítása (Arduino, STM32, Raspberry Pi-vel kompatibilis).

Mintagyártás: 3-5 próbaminta szállítása 5-7 munkanapon belül.

Ellenőrzés és hibakeresés: Segítség a kijelző teszteléséhez, az energiafogyasztás optimalizálásához és a hőmérséklet-emelkedés teszteléséhez.

Kis szériás próbagyártás: 50–500 darabos kezdeti tétel, vizsgálati jelentésekkel kísérve.

Tömeggyártás: Szállítás 15-20 napon belül, tételminőségi dokumentációval.
