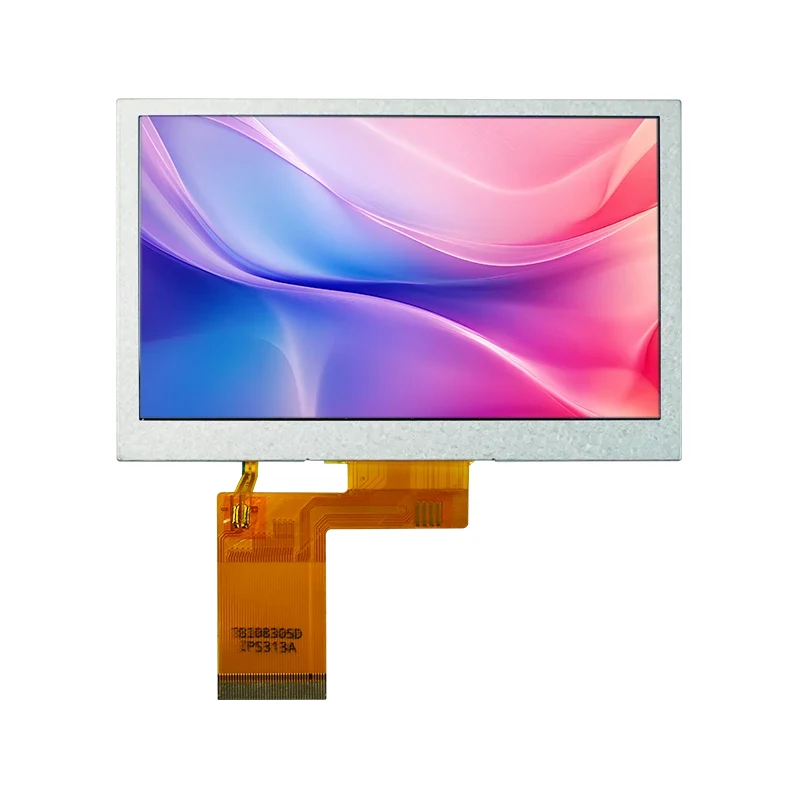

4,3" normál fehér négyzet alakú TFT LCD kijelző modul

Alapvető szolgáltatások és alkalmazási forgatókönyvek:

• Precíz rezisztív érintés: Támogatja az egypontos érintést, ideális kesztyűs kezeléshez vagy ipari környezetben a ceruzabevitelhez.

• Széles hőmérsékletű működés: -10°C és +60°C között stabilan működik, zord körülményekhez is alkalmas.

• Hatékony SPI-kommunikáció: SPI (CS/SCL/SDA) interfészt alkalmaz a stabil adatátvitel és az MCU erőforrás-megtakarítás érdekében.

• Sokoldalú kijelző: Támogatja a teljes színű RGB megjelenítést az állapotjelzéshez, az adatok megjelenítéséhez és a felhasználói felületekhez.

• Széles alkalmazási területek: Ipari HMI panelek, hordozható tesztelő berendezések, járműbe épített kijelzőrendszerek és intelligens épületvezérlő terminálok.

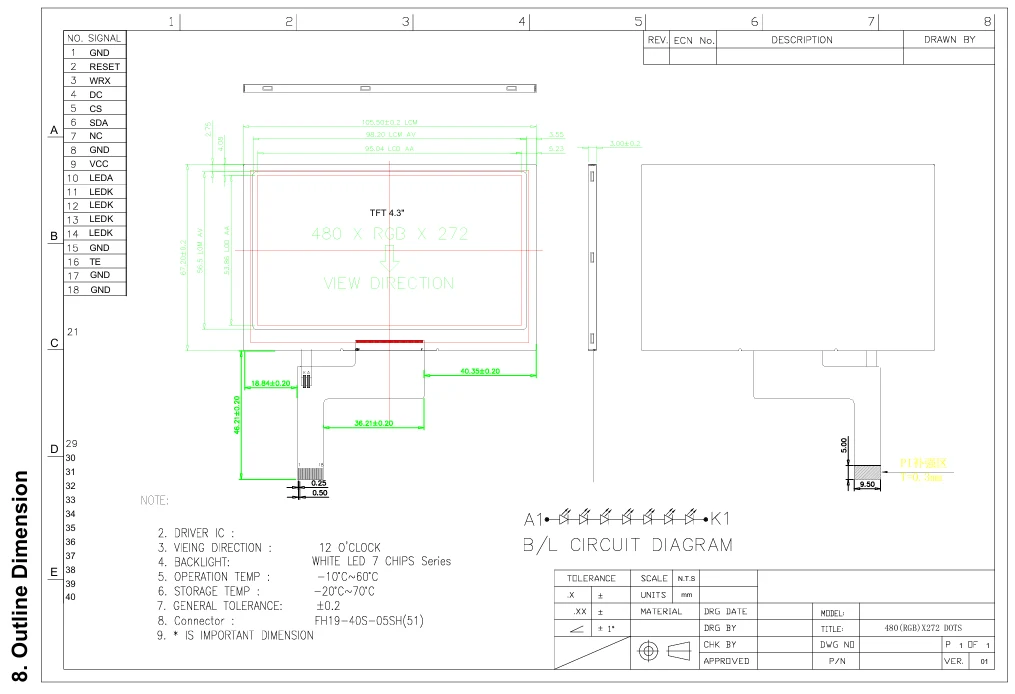

Tianfu testreszabott 4,3 hüvelykes normál fehér négyzet alakú TFT LCD kijelző modul specifikációja

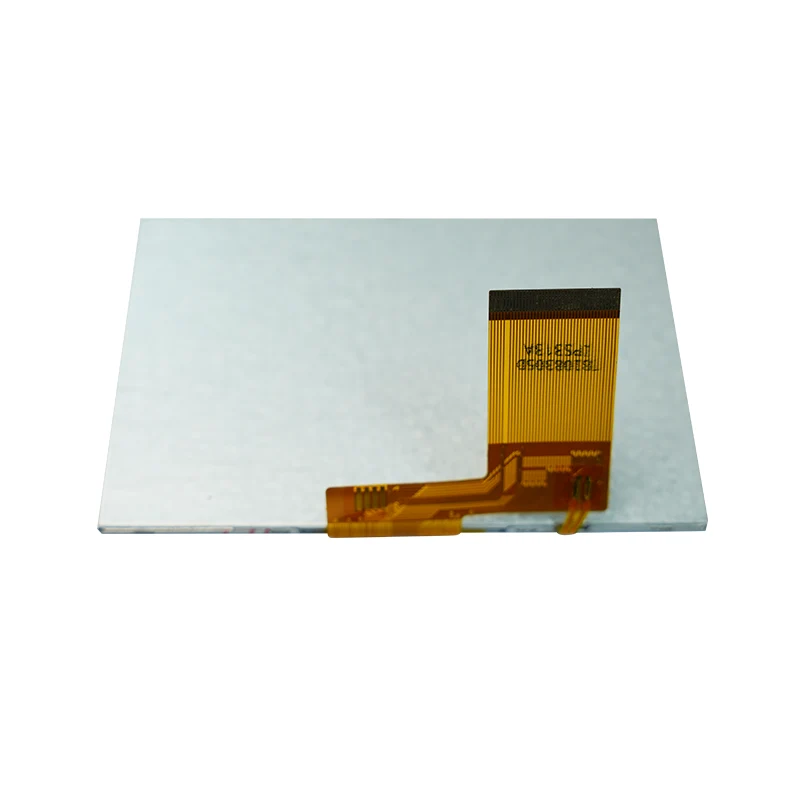

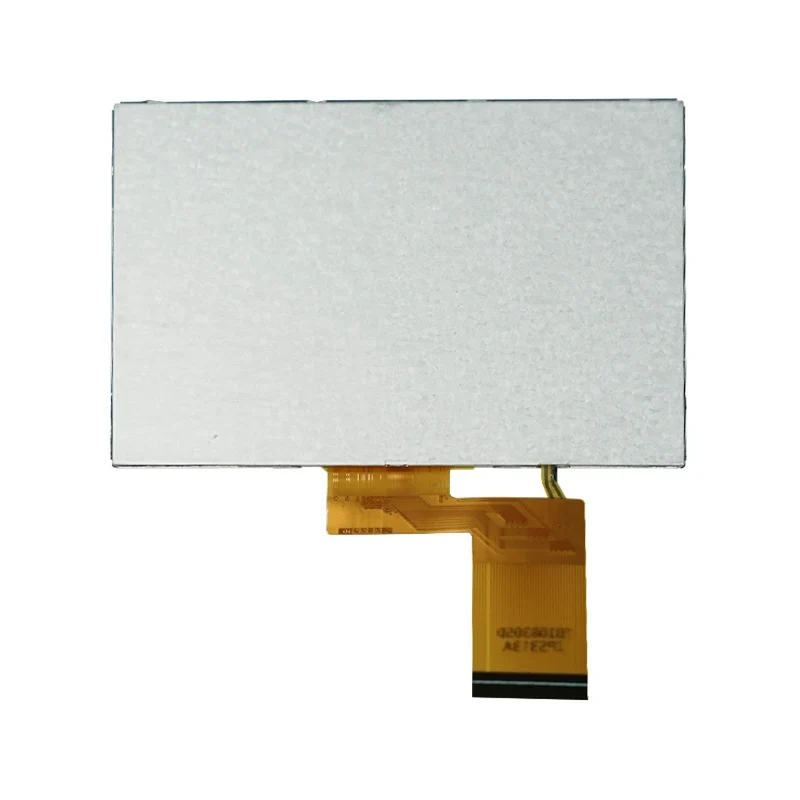

Tianfu 4,3" normál fehér négyzet alakú TFT LCD kijelző modul részletei

1. kérdés: Mely fő vezérlőchipeket támogatja ez a kijelző?

V: Ez a modul szabványos SPI interfészt használ, és kompatibilis a legtöbb beágyazott platformmal, beleértve az STM32-t, ESP32-t, a Raspberry Pi Pico-t, az Arduino-t (szintváltás szükséges) és a különféle ipari PLC-kkel.

2. kérdés: Mi a különbség a rezisztív érintőképernyő és a kapacitív érintőképernyő között? Melyik a megfelelőbb az alkalmazásomhoz?

V: A rezisztív képernyő nyomásérzékeléssel működik, és támogatja a kesztyűvel, ceruzával vagy bármilyen tárggyal való érintést, így alkalmasabb ipari környezetben, orvosi eszközökben vagy precíz koppintást igénylő forgatókönyvekben. A kapacitív képernyő csak az ujj érintését támogatja, de több érintés lehetőségét is kínálja. Ha az alkalmazás kesztyűs kezelést igényel, vagy olaj/víz szennyeződéssel járhat, az ellenálló képernyő a megbízhatóbb választás.

Q3: Hogyan lehet megérteni a látószög paramétereit? A készülék ferdén fog nézni – működni fog?

V: Ennek a modulnak a vízszintes látószöge 60°–70°, a függőleges látószöge pedig 45°–60°, alkalmas elölről vagy kis szögből történő megtekintésre. Ha készüléke nagy szögből (pl. oldalról) nézi, javasoljuk, hogy fontolja meg a széles látószögű IPS modellt.

4. kérdés: A -10°C és 60°C közötti üzemi hőmérséklet-tartomány magában foglalja a háttérvilágítás fűtésének hatását?

V: Igen, ez a hőmérséklet-tartomány a modul teljes üzemi hőmérsékletére vonatkozik, és már figyelembe veszi a háttérvilágítás fűtését. A tényleges célkörnyezetben történő tesztelés javasolt, ha szélsőséges hőmérsékleten dolgozik. 5. kérdés: Kell-e vásárolnom további illesztőprogram-kártyát vagy vezérlőt?

V: Ez egy integrált kijelző és érintőképernyő, amely már tartalmazza a kijelző illesztőprogramját és az érintővezérlőt. Csak csatlakoztatnia kell a fő vezérlőhöz SPI és RGB interfészeken keresztül.

16 éve az LCD-k szakértő gyártója vagyunk, ahol a minőség-ellenőrzés a nevünk szinonimája.

• Szállítás előtt minden modul 72 órás beégési teszten és teljes paraméteres működési ellenőrzésen esik át.

• Ipari minőségű alkatrészeket használnak, amelyek megfelelnek a RoHS környezetvédelmi szabványoknak.

• ISO 9001 tanúsítvánnyal rendelkező minőségirányítási rendszer szerint gyártva.

Gyártási és tesztelési környezet

• 1000-es osztályú tisztatérben van összeszerelve, hogy megakadályozza a por bejutását a kijelző területére.

• Egyedi ellenőrzés az elhalt pixelek (fehér/fekete) és vonalhibák szempontjából.

• Az érintőképernyős linearitás kalibrálása és a működés ellenőrzése.

Megbízhatósági elkötelezettség

• 20 000 órás MTBF tipikus működési környezeti tesztadatok alapján.

• 12 hónapos garancia az anyag- és gyártási hibákra.

• Megbízhatósági tesztjelentések támogatása mennyiségi rendeléseknél.

Támogatásunk zökkenőmentes és proaktív. Nem csak azért vagyunk itt, hogy kijavítsuk a problémákat, hanem annak biztosítására is, hogy a műveletek soha ne ugorjanak át.

Műszaki támogatási rendszer

Műszaki dokumentáció: Teljes adatlapok, alkalmazási megjegyzések és referenciatervek állnak rendelkezésre.

Gyors válasz: A műszaki megkeresésekre munkanapokon 24 órán belül válaszolunk.

Testreszabási szolgáltatások: Korlátozott testreszabás támogatott, mint például az FPC hossz, a csatlakozó típusa és a háttérvilágítás beállítása.

Jótállási szabályzat

Jótállási idő: az átvételtől számított 12 hónap.

Lefedettség: Nem emberi tényezők által okozott megjelenítési rendellenességek, érintési hibák és interfész-hibák.

Javítási folyamat: Adja meg a hiba leírását → Műszaki támogatás megerősítése → Javítás vagy csere megszervezése.

Logisztika és szállítás

Standard csomagolás: antisztatikus táska + egyedi buborékfólia + ütésálló kartondoboz.

Folyamatos szolgáltatás

Stabil ellátás: Garantált ellátási stabilitás a termék teljes életciklusa során.

Frissítési útvonal: Javaslatok a kompatibilis termékfrissítésekhez.

Erőforrás-frissítések: A műszaki dokumentáció és a GYIK könyvtár rendszeres frissítése.
