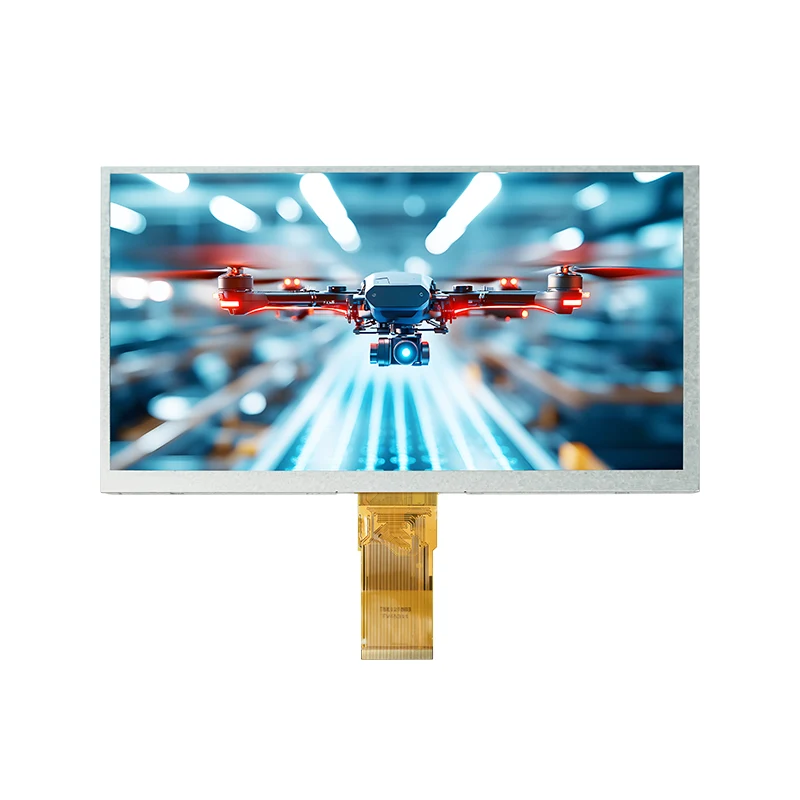

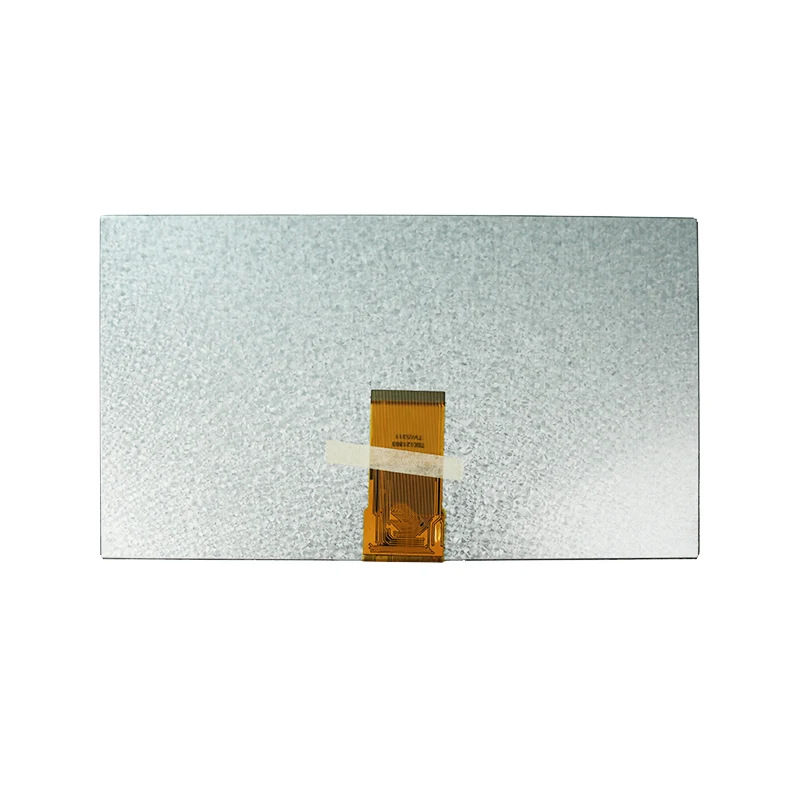

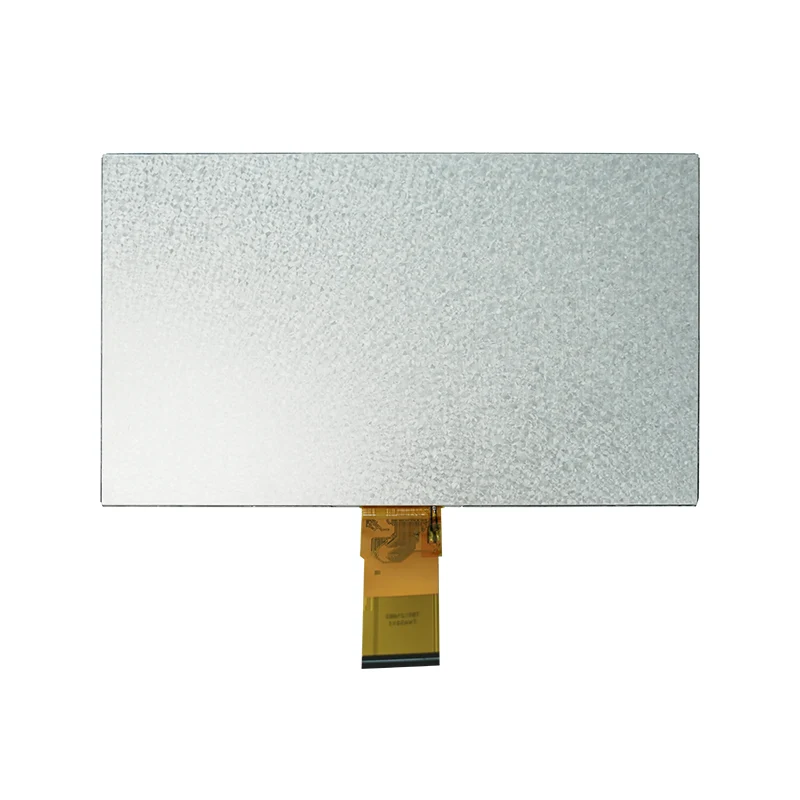

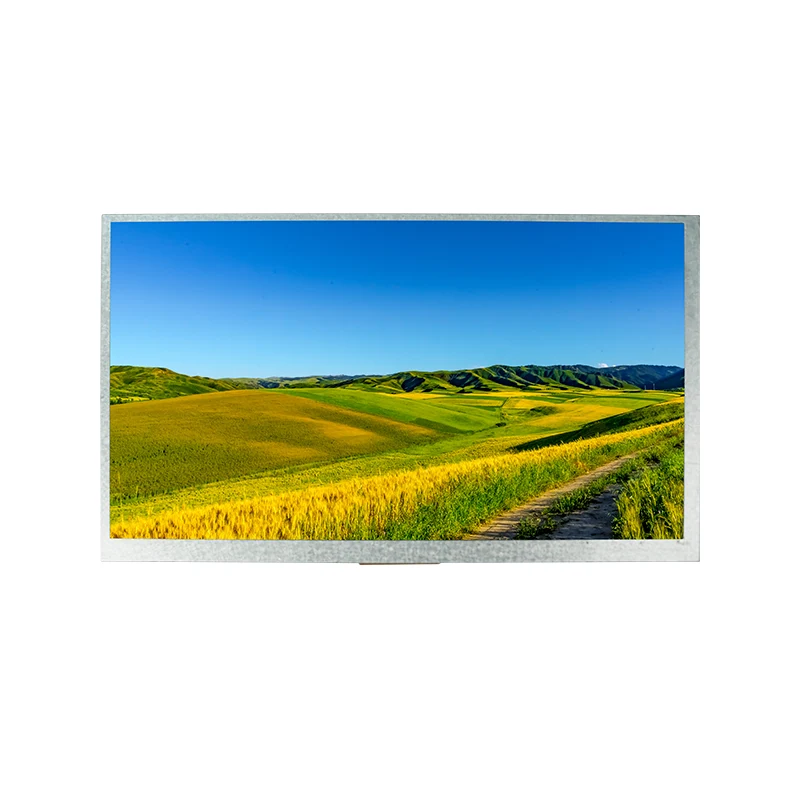

9,0 hüvelykes HMI négyzet alakú TFT LCD kijelző modul

A Tianfu masszív 9,0 hüvelykes HMI Square TFT LCD kijelző modult kínál 24 bites RGB interfésszel és COG technológiával. Ipari/orvosi automatizáláshoz készült, támogatja az egyedi FPC-ket, -20°C és 70°C között működik, és megbízható, 12 hónapos garanciával rendelkezik.

Kérdés küldése

termékleírás

Főbb jellemzők és előnyök

🔍Nagy felbontású tisztaság

9,0 hüvelykes TFT-LCD 800 × 480 RGB-csíkos pixelekkel és 6 órás nézési iránnyal az éles, nagy látószögű láthatóság érdekében.

🔌 Robusztus integráció

A 24 bites párhuzamos RGB interfész zökkenőmentes kompatibilitást biztosít az ipari és fogyasztói rendszerekkel.

⚡ Ultra-alacsony

Teljesítménykialakítás Hatékonyan működik 2,8–3,3 V (digitális) és 9,4–9,8 V (analóg) feszültséggel, ideális energiaérzékeny alkalmazásokhoz.

🌡️Rendkívüli tartósság

Ellenáll -20 ℃ és 70 ℃ közötti hőmérsékletnek, és 20 000 órás LED-es háttérvilágítással (18 LED, 120 mA) rendelkezik a zord környezetekhez.

🎯Precíziós mérnöki munka

A COG technológia és az optimalizált VCOM feszültség minimalizálja a vibrálást, magas kontrasztot és stabil teljesítményt biztosítva.

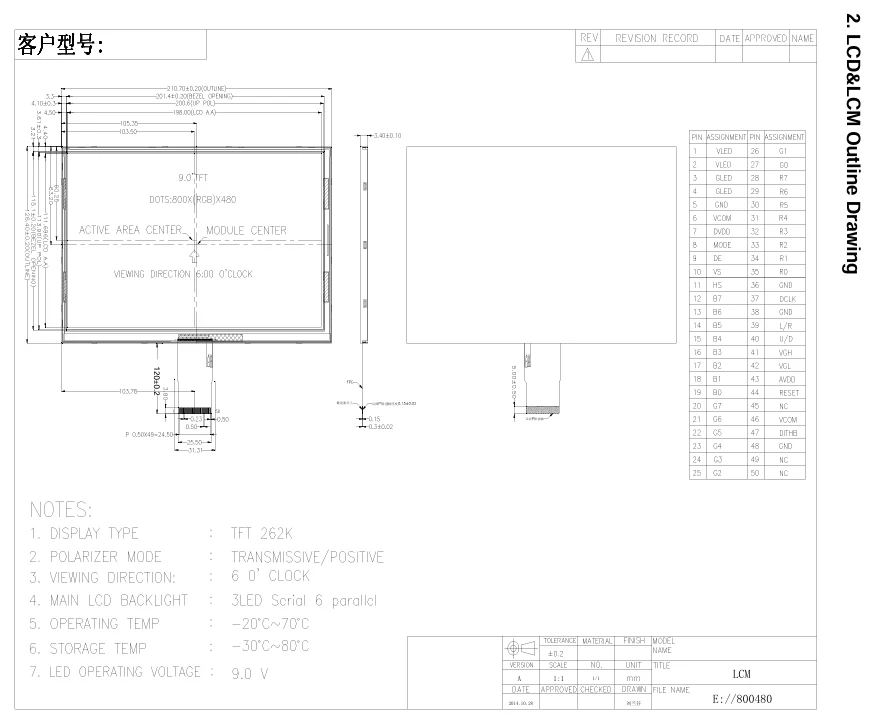

Tianfu testreszabott 9,0' HMI négyzet alakú TFT LCD kijelző modul specifikáció

Alapvető specifikációk
Kijelző mérete	9,0 hüvelykes a-Si TFT-LCD (áteresztő)
Felbontás	800 (RGB) × 480 pixel (RGB-csík)
Kijelző mód	Normál fehér TN, 6 óra Megtekintési irány
Felület	24 bites párhuzamos RGB (MPU interfész)
Tápfeszültség	Digitális: 2,8–3,3 V (DVDD) Analóg: 9,4–9,8 V (AVDD) Kapufeszültség: VGH=17–19 V, VGL=-6,6–5,4 V
Háttérvilágítás	Fehér LED × 18 (teljes áramerősség: 120 mA)

Abszolút Maximális értékelések
Üzemi hőmérséklet	-20,0 ℃ ~ 70,0 ℃
Tárolási hőmérséklet	-30,0 ℃ ~ 80,0 ℃

Elektromos jellemzők
Digitális tápfeszültség (DVDD)	3,0 V (min.) / 3,3 V (típus) / 3,6 V (max.)
Analóg tápfeszültség (AVDD)	9,4 V (min.) / 9,6 V (típus) / 9,8 V (max.)
Kapufeszültség (VGH)	17 V (min.) / 18 V (típus) / 19 V (max.)
Kapu kikapcsolási feszültség (VGL)	-6,6 V (min.) / -6 V (típus) / -5,4 V (max.)
Közös elektródát vezető jel (VCOM)	3,7 V (típus)

Háttérvilágítás specifikációi
LED előremenő feszültség	9,0 V (típus) / 9,9 V (max.)
LED élettartam	20.000 óra
LED fényerő	≥3000 cd/m²
LCM fényerő	120 cd/m²

Időzítési paraméterek (vízszintes)
DCLK frekvencia	33,3 MHz (típus) / 50 MHz (max.)
Vízszintes megjelenítési terület	800 DCLK
HS impulzus szélesség	1 DCLK (min.) / 48 DCLK (típus)
HS hátsó veranda	88 DCLK
HS elülső veranda	40 DCLK

Részletek

Tanúsítványok és minőségbiztosítás

A Tianfu Display elkötelezett a megbízható, kiváló minőségű kijelzőmodulok szállítása mellett. Gyártási folyamataink mögött nemzetközileg elismert tanúsítványok és szigorú minőség-ellenőrzési rendszerek állnak.

ISO 9001:2015 tanúsítvány:Szabványosított minőségirányítási munkafolyamat, amely biztosítja a folyamatos teljesítményoptimalizálást.
Globális megfelelőség:100%-ban RoHS és REACH kompatibilis nyersanyagok, biztonságosak az európai és észak-amerikai piacokra történő közvetlen behozatalhoz.
100%-os kettős kapus ellenőrzés:Minden TFT-modul teljes automatizált elektromos, optikai egységességi és környezeti vizsgálaton esik át a biztonságos csomagolás előtt.
Tétel-megbízhatósági naplók: Kötelező hőmérséklet-ciklus, nedvességállóság és háttérvilágítással gyorsított öregedési tesztek elvégzése minden gyártási tételnél.
Teljes tétel nyomon követhetőség:Soros egységkövetés az egyes gyártási dátumokhoz, vegyi tételekhez és laboratóriumi vizsgálati feljegyzésekhez társítva.

Miért válassza a Tianfut? — Versenyelőnyök

Funkció	Tianfu 9,0"-es HMI Square modul	Tipikus alternatíva
Üzemi hőmérséklet	-20 ℃ ~ 70 ℃ (széles tartomány)	0 ℃ ~ 50 ℃ (korlátozott)
Háttérvilágítás élettartama	20.000 óra	10 000-15 000 óra
Villogásvezérlés	Optimalizált VCOM + COG kialakítás a minimális vibrálás érdekében	Alap kompenzáció, észrevehető villogás alacsony fényerő mellett
Testreszabási támogatás	FPC, B/L, TP, firmware módosítások gyors átfutással	Merev MOQ, hosszú átfutási idő
Minőségi tanúsítványok	ISO 9001, RoHS, REACH, teljes nyomon követhetőség	Gyakran korlátozott dokumentáció
Garancia és támogatás	12 hónap garancia, műszaki támogatás, 24 órás válaszadás	Normál 3-6 hónap, korlátozott technikai segítségnyújtás
Minta és kis tételes rendelések	Elfogadva (1-30 db azonnali készleten)	Magas MOQ szükséges
