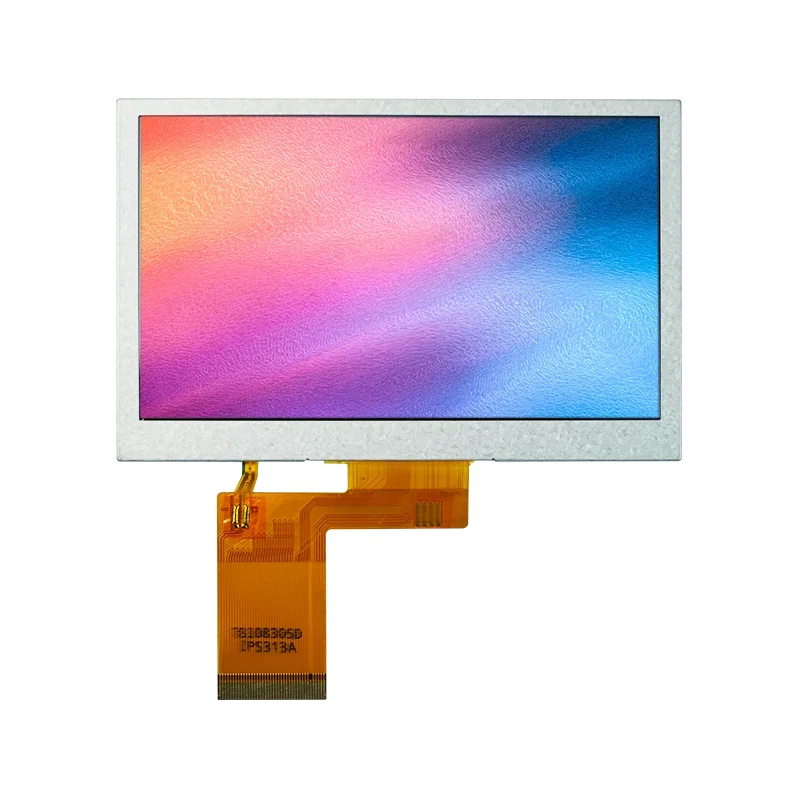

4,3' RGB interfész IPS TFT LCD képernyő modul

Alapvető képességek:

• Dinamikus képek, szövegek és grafikus felhasználói felületek (GUI) megjelenítése

• Támogatja a 480×272-es felbontást, biztosítva a tiszta és olvasható tartalmat

• Közvetlen csatlakozás a fő vezérlőchiphez RGB interfészen keresztül, leegyszerűsítve a rendszerintegrációt

• A nagy fényerejű háttérvilágítás (tipikus érték 620 cd/m²) biztosítja a láthatóságot erős fényviszonyok mellett is

• Az alacsony fogyasztású kialakítás meghosszabbítja az akkumulátor élettartamát

Tianfu testreszabott 4,3' RGB interfész IPS TFT LCD képernyő modul specifikáció

Tianfu testreszabott 4,3' RGB interfész IPS TFT LCD képernyő modul részletei

Ezt a 4,3 hüvelykes RGB interfésszel rendelkező IPS TFT LCD képernyőmodult kompakt méretének, nagy fényerejének és robusztusságának köszönhetően számos iparágban széles körben használják.

Íme néhány tipikus alkalmazási forgatókönyv és esetpélda:

Ipari automatizálási és vezérlőrendszerek

• Case: A gyári gyártósor felügyeleti termináljaiban használják valós idejű gyártási adatok és berendezések állapotának megjelenítésére. Erős környezeti megvilágítás mellett a nagy fényerejű háttérvilágítás biztosítja, hogy a kezelő tisztán tudja olvasni az információkat.

• Előnyök: Széles hőmérsékletű működés (-10°C~60°C) megfelel a műhelykörnyezetnek; a gyors válaszidő (40 ms) támogatja a dinamikus frissítéseket.

Orvosi berendezések

• Tok: Hordozható orvosi diagnosztikai műszerekbe integrálva, például vércukormérőkbe vagy elektrokardiográfokba (EKG) a páciensadatok és grafikus eredmények megjelenítéséhez.

• Előnyök: A nagy kontrasztarány (1000:1) javítja a kép tisztaságát, hogy segítsen az egészségügyi személyzetnek pontos ítéletet hozni; az alacsony energiafogyasztás meghosszabbítja az eszköz működési idejét.

Szórakoztató elektronika

• Case: Intelligens otthoni vezérlőpaneleken alkalmazva a hőmérséklet, a páratartalom és az eszközvezérlő interfészek megjelenítésére.

• Előnyök: Az RGB interfész gazdag színeket támogat a felhasználói interakció javítása érdekében; kis pixelosztás (0,198 mm) kiváló képminőséget biztosít.

Autóipari és közlekedési rendszerek

• Tok: Járműbe épített infotainment rendszerekben vagy hátsó ülések kijelzőiben használják navigációs és médiatartalmak bemutatására.

• Előnyök: A rázkódásálló kialakítás (a robusztus TFT-szerkezeten alapul) alkalmazkodik a jármű vibrációjához; általában a fekete mód csökkenti a tükröződést sötét környezetben.

Beágyazott fejlesztés és oktatás

• Case: Diákok és mérnökök prototípusok készítésére használják, például robotvezérlő interfészek vagy IoT-eszközök kijelzői.

• Előnyök: Egyszerű interfész (CLK, HSYNC stb.) a gyakori mikrokontrollerekhez (pl. STM32, Raspberry Pi) való egyszerű csatlakoztatáshoz.

• Kiterjesztett alkalmazások: POS terminálok, biztonsági felügyeleti kijelzők, intelligens műszerfalak stb.

A különböző iparágak gyártói felhasználóitól visszajelzéseket gyűjtöttünk, hogy átfogóan értékeljük a kijelzőmodul tényleges teljesítményét. Kérjük, vegye figyelembe, hogy az élmény a specifikációkon és a tipikus alkalmazásokon alapul, és az adott használati környezettől függően változhat.

Vizuális teljesítmény

• Fényerő és olvashatóság: A felhasználók arról számoltak be, hogy a 620 cd/m²-es háttérvilágítás kellően fényes kültéri vagy erősen megvilágított beltéri környezethez, így biztosítja a tartalom tiszta láthatóságát. A tipikus 1000:1 kontrasztarány elmélyíti a feketét és világosabbá teszi a fehéret, javítva az általános vizuális élményt.

• Színteljesítmény: A 40–50%-os színskála (CIE1931) révén a színvisszaadás valósághű, így alkalmas diagramok és képek megjelenítésére. A színskála azonban korlátozott lehet a professzionális grafikai tervezési alkalmazásokban.

• Válaszidő: A tipikus 40 ms válaszidő elegendő a legtöbb statikus és dinamikus tartalomhoz. Bár a gyors videolejátszás során enyhe elmosódás fordulhat elő, jól használható ipari vezérléshez és nem nagy sebességű játékokhoz.

Integráció és egyszerű használat

• Interfész kompatibilitás: A 24 bites RGB interfész széles körben támogatott, a felhasználók egyszerű integrációról számoltak be az ARM Cortex-M sorozatú vagy Linux rendszerekkel. A vezérlőjelek (például DEN, DISP) leegyszerűsítik az időzítés beállítását.

• Energiagazdálkodás: A széles bemeneti feszültségtartomány (VCC 2,65–3,3 V) rugalmas tápellátást tesz lehetővé, csökkentve a külső szabályozás szükségességét. A mért energiafogyasztás viszonylag alacsony, ami hozzájárul az energiahatékonysághoz.

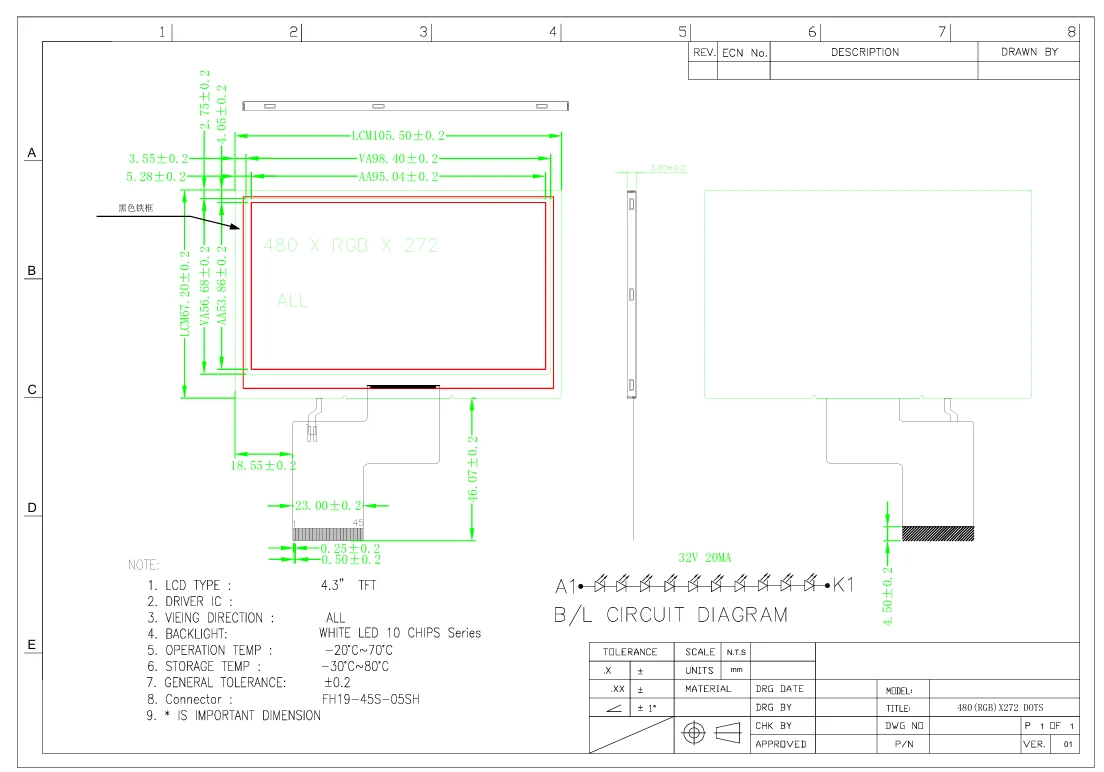

• Méret és telepítés: A kompakt, 4,3 hüvelykes kialakítás jól illeszkedik a szűkös helyekre. A 95,04 mm × 53,86 mm-es aktív kijelzőterület optimalizálja a képernyő-test arányt.

Környezeti alkalmazkodóképesség

• Hőmérséklet-teljesítmény: -10°C és 60°C között stabilan működik, és a felhasználók megerősítik, hogy a kültéri berendezésekben történő használat során nem észlelnek eltéréseket a kijelzőn. A -20°C és 70°C közötti tárolási hőmérséklet-tartomány biztosítja a biztonságot a szállítás és tárolás során.

• Tartósság: A TFT panel és az SC7283 illesztőprogram IC megbízható működést biztosít, ipari vibrációs környezetben nem jelentenek hibákat.

• Ügyfelek véleményeinek összegzése: "Ez a kijelző kiváló ár-érték arányt, elegendő fényerőt és egyszerű integrációt kínál. Tökéletesen megfelel a járművön belüli kijelző projektünkkel szemben támasztott követelményeinknek. A válaszidő elfogadható, és az értékesítés utáni szolgáltatások is gyorsak."
