7,0' 500 Nit IPS TFT LCD képernyő modul

Alapkompetenciák

・Jól látható kijelző: 500 cd/m² nagy fényerő, tükröződésmentes felületkezeléssel kombinálva, még erős környezeti fényben is tiszta olvashatóságot biztosít.

・Széles hőmérsékleti alkalmazkodóképesség: -20°C és 70°C közötti üzemi hőmérséklet-tartomány, különféle ipari környezetekhez alkalmas.

・Pontos színvisszaadás: Körülbelül 72%-os NTSC színskála lefedettség, pontosan visszaadja a színinformációkat.

・Magas és tartós kialakítás: A 2H/3H keménységű bevonat védi a felületet és meghosszabbítja a termék élettartamát.

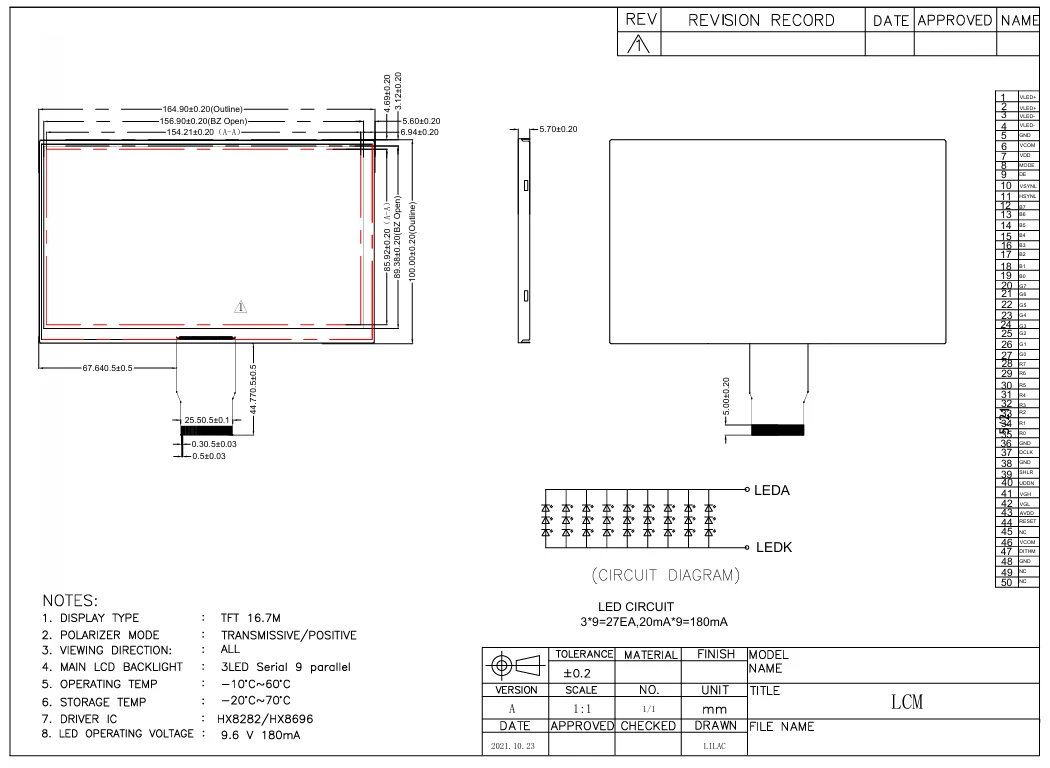

Tianfu testreszabott 7,0' 500 Nit IPS TFT LCD képernyő modul specifikáció

Tianfu 7,0' 500 Nit IPS TFT LCD képernyő modul részletei

A 7,0'-es 500 Nit IPS TFT LCD képernyőmodul kifejezetten ipari berendezésekhez, kültéri műszerekhez, orvosi eszközökhöz, járműbe épített rendszerekhez és automatizálási vezérlőpanelekhez készült, amelyek megbízható megjelenítési funkciót igényelnek.

Ipari automatizálás és vezérlés

Eset: Gyári gyártósor vezérlőpultja

Az autóipari gyártósorokon ez a kijelző vezérlőterminálként szolgál, amely a valós idejű gyártási adatokat, a berendezés állapotát és a működési irányelveket mutatja. Nagy fényereje tiszta láthatóságot biztosít gyári világítás mellett, míg a széles hőmérséklet-tartomány alkalmazkodik a nem klímaszabályozott műhelykörnyezetekhez. Az IPS technológia lehetővé teszi a kezelők számára, hogy különböző szögekből pontosan leolvassák az információkat.

Kültéri berendezések és műszerek

Eset: Naperőmű felügyeleti terminál

A kültéri felügyeleti szekrényekbe szerelt kijelzőknek ki kell győzniük a közvetlen napfényt és a hőmérséklet-ingadozásokat. Az 500 cd/m² fényerő és a tükröződésmentes bevonat kiküszöböli a tükröződési zavarokat, a -20°C és 70°C közötti működési tartomány pedig alkalmazkodik a nappali-éjszakai és az évszakos hőmérséklet-különbségekhez.

Közlekedési rendszerek

Eset: Járműbe épített információs kijelző rendszer

Speciális járművek, például műszaki gépek és mezőgazdasági berendezések műszerkijelzőihez használják. Az IPS széles betekintési szöge biztosítja, hogy a vezető és a társvezető is tisztán láthassa az információkat, a 25 ms válaszidő pedig elegendő a dinamikus adatok, például a jármű sebessége és az üzemanyagszint megjelenítéséhez.

Orvosi és vizsgáló berendezések

Eset: Hordozható orvosi diagnosztikai eszközök

A színpontosság (72% NTSC) biztosítja, hogy az orvosi képek valósághűen jelenjenek meg. Az általában fekete mód csökkenti az energiafogyasztást készenléti állapotban, teljesítve az orvosi berendezések energiahatékonysági követelményeit.

Önkiszolgáló terminálok

Eset: kültéri önkiszolgáló jegyautomaták

A tükröződésgátló kezelés csökkenti a környezeti fény visszaverődését, a nagy kontraszt a QR-kódokat és a viteldíjinformációkat egyértelműen megkülönböztethetővé teszi, a masszív felületkezelés pedig ellenáll az érintéssel összefüggő kopásnak.

Tianfu 7,0' 500 Nit IPS TFT LCD képernyő modul alkalmazás

Minőségbiztosítási rendszer

Gyártási szabványok: ISO 9001 minőségirányítási rendszer tanúsítása alapján gyártva

Ellenőrzési folyamat: 100%-os bekapcsolási tesztelés, a mintavétel 72 órás öregedési tesztjei

Pixel szabványok: Megfelel az ISO 13406-2 Class II képponthiba-szabványoknak

Csomagolásvédelem: Antisztatikus és ütésálló csomagolás a biztonságos szállítás érdekében

Megbízhatósági adatok

Háttérvilágítás élettartama: átlagosan 50 000 óra (25°C-on)

Mechanikai tartósság: 2H/3H felületi keménység, kiváló karcállóságot biztosít

Csatlakozás megbízhatósága: Interfész behelyezési/eltávolítási ciklusok ≥ 10 000 alkalommal

Testreszabási lehetőségek és folyamatfolyamat

Testreszabható paraméterek

1. Interfész adaptáció

◦ Állítható interfész tűdefiníciók

◦ Támogatás az LVDS-re, MIPI-re és más interfészekre való átalakításhoz

◦ Egyedi csatlakozótípusok és -pozíciók

2.Optikai beállítások

◦ Egyedi fényerő (akár 1000 cd/m²)

◦ Színhőmérséklet beállítása (hideg fehér / meleg fehér)

◦ Speciális tükröződésmentes bevonat

3. Szerkezeti módosítások

◦ Az elülső előlap mérete és a rögzítési furatok beállítása

◦ Érintőképernyő hozzáadása (rezisztív / kapacitív)

◦ Speciális védőkezelések (vízálló, porálló)

4. Elektromos optimalizálás

◦ Alacsony fogyasztású verzió optimalizálása

◦ Széles feszültség bemeneti kialakítás (9–36 V)

◦ Integrált energiagazdálkodási áramkör

Szabványos folyamatfolyamat:

Követelményelemzés → Megoldástervezés → Prototípus gyártás → Vevői érvényesítés → Kisszériás próbagyártás → Megbízhatósági tesztelés → Tömeggyártás → Gyári ellenőrzés

Tipikus testreszabási átfutási idő

• Fény testreszabása (interfész/fényerő beállítás): 4-6 hét

• Közepes testreszabás (érintőképernyő hozzáadása/szerkezeti beállítás): 8-10 hét

• Mély testreszabás (új optikai kialakítás/speciális környezeti adaptáció): 12-16 hét

Minimális rendelési mennyiség

• Standard modellek: 500 db

• Egyedi modellek: A testreszabási szint alapján alkudható (általában 1 db)
