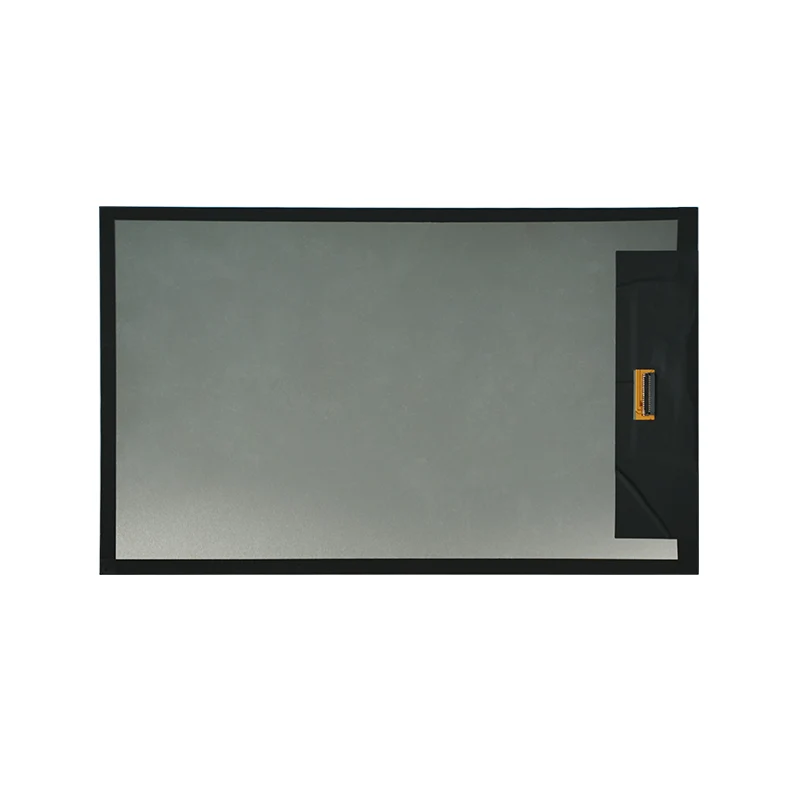

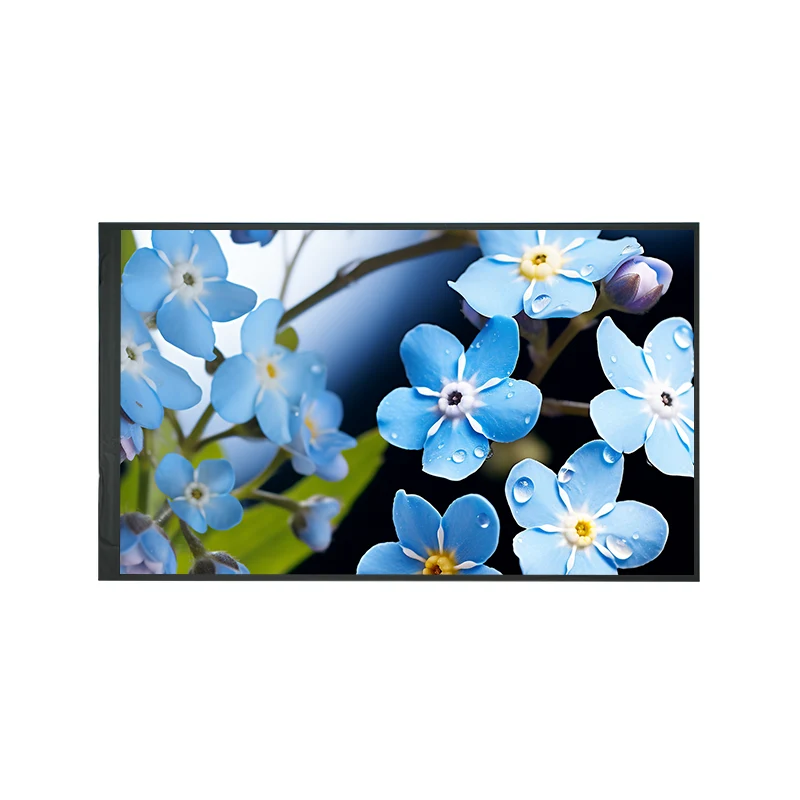

8,0 'ipari IPS HD TFT LCD kijelző modul

Kijelzőtípus

8,0 hüvelykes Transmissive A-Si TFT-LCD (IPS technológia)

Felbontás

800 (RGB) × 1280 (WXGA)
16,7 m színű

Pixel részletek

• Pixel hangmagasság: 44,85 μm (H) × 134,55 μm (V)
• Elrendezés: RGB függőleges csík

Megjelenítési teljesítmény

• Luminance: 280 CD/m² (Typ.)
• Kontrasztarány: 1200: 1 (Typ.)
• Válaszidő: 30ms (Typ.)
• Megtekintési szög: 80 ° (H/V)

Energiaigénykövetelmény

• Analóg ellátás (VCI): 2,5–4,8v
• Interfészellátás (IOVCC): 1,65–3,6 V
• A háttérvilágítás árama: 140 mA (Typ.)
• Teljesítményszekvencia -tolerancia: 120 ms (SLPOUT mód)

Felület

• Típus: MIPI DSI (csak videó mód)
• Konfiguráció: 4 adatsáv + 1 óra sáv
• IC illesztőprogram: JD9365DA
• A logika visszaállítása: aktív-alacsony RST PIN

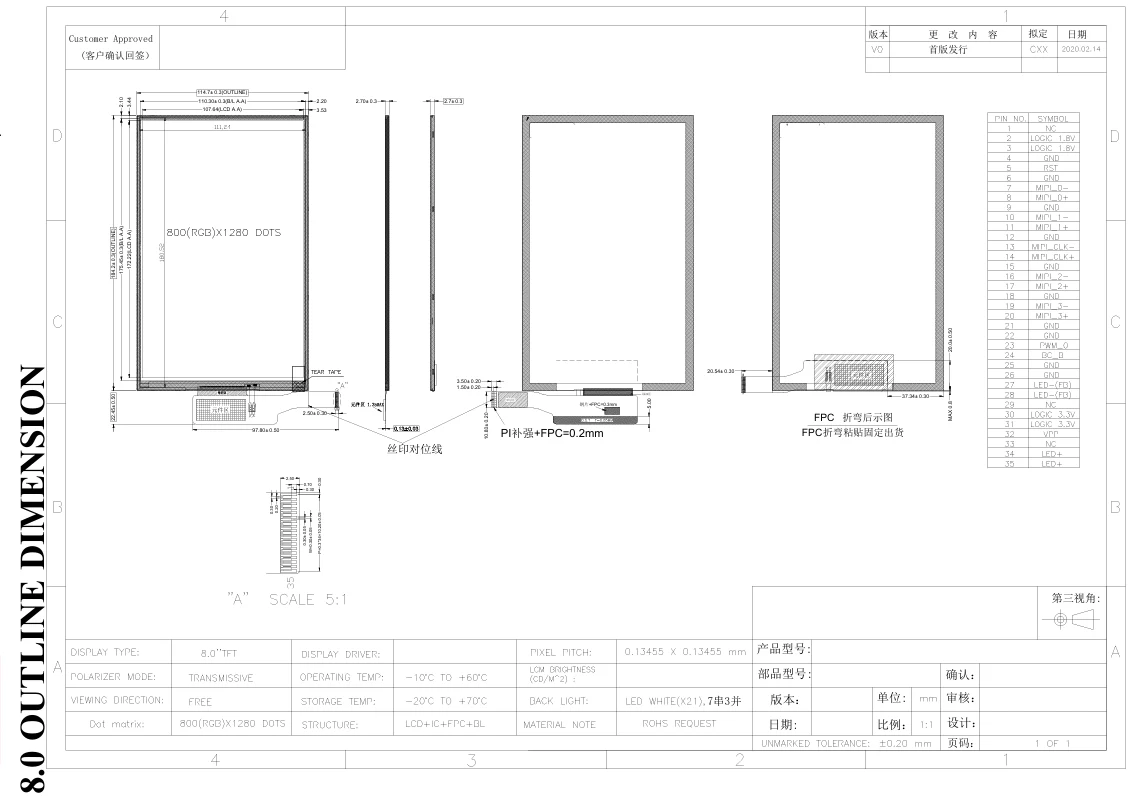

Mechanikai tulajdonságok

• Méretek: 114,7 × 184,2 × 2,7 mm (l × w × h)
• Aktív terület: 107,64 × 172,22 mm
• Súly: TBD (Typ.)

Megbízhatóság tesztelése

• Működési hőmérséklet: -20 ° C - +60 ° C
• Tárolási hőmérséklet: -30 ° C - +70 ° C
• Páratartalom: 90% relatív páratartalom 60 ° C -on (96 óra)
• Termikus sokk: 30 ciklus (-20 ° C↔+80 ° C)

Háttérvilágítás

• Típus: Egyetlen LED (oldalsó fény)
• Előre feszültség: 9,6 V (Typ.)
• Élethöz: TBD
• Vezérlés: PWM tompítás a 23. érintkezőn keresztül
