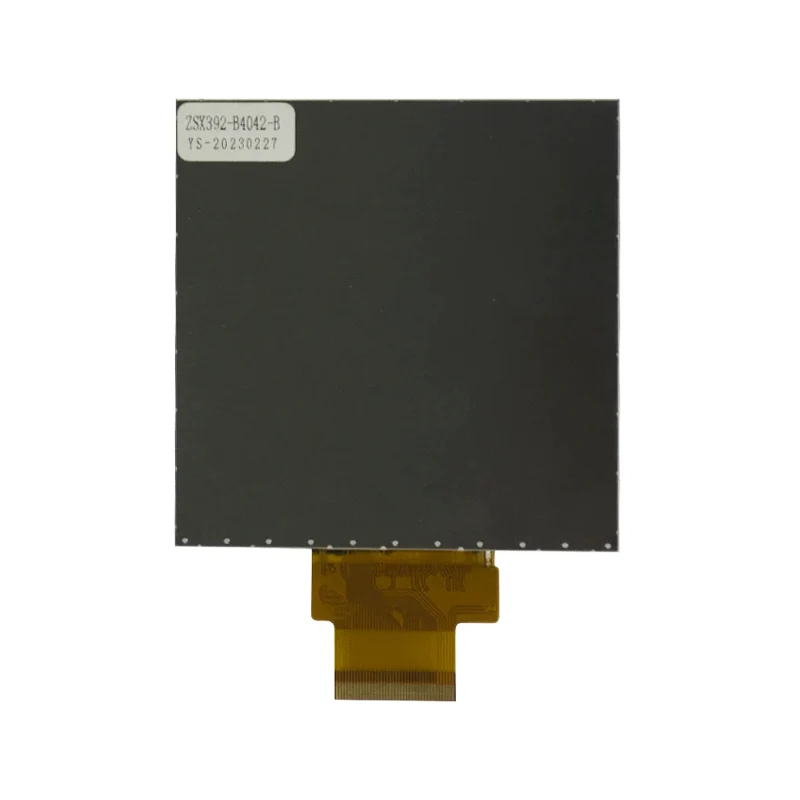

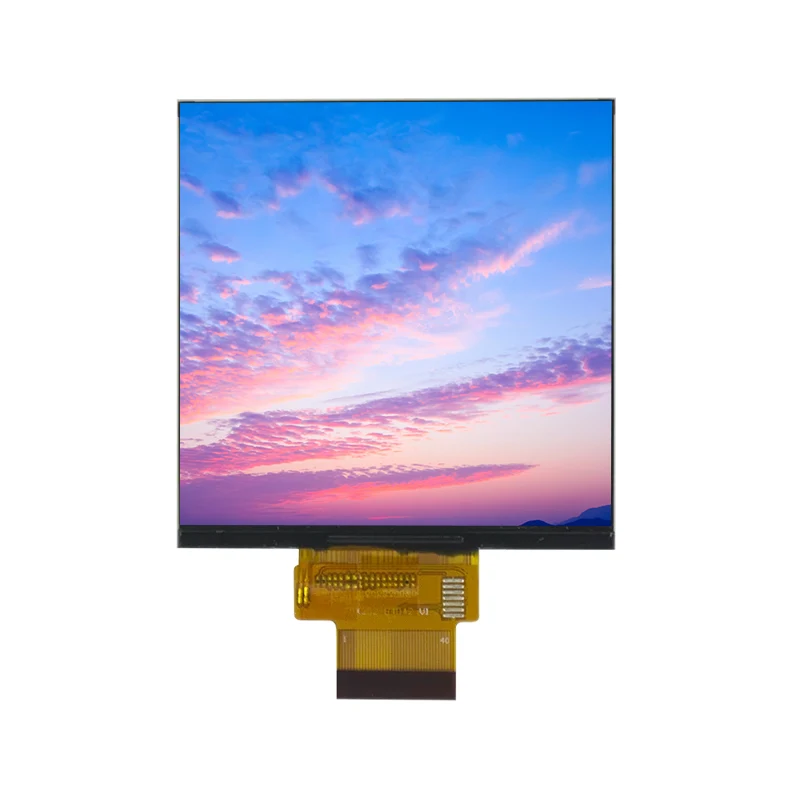

3,97 'Ipari IPS TFT LCD képernyő modul

Modultípus

3,97 hüvelykes IPS TFT (A-SI)

Kijelző felbontás

480 × 800 (WVGA)

Interfész típus

Mipi

Színmélység

16,7 m színű

Sofőr IC

ST7796U

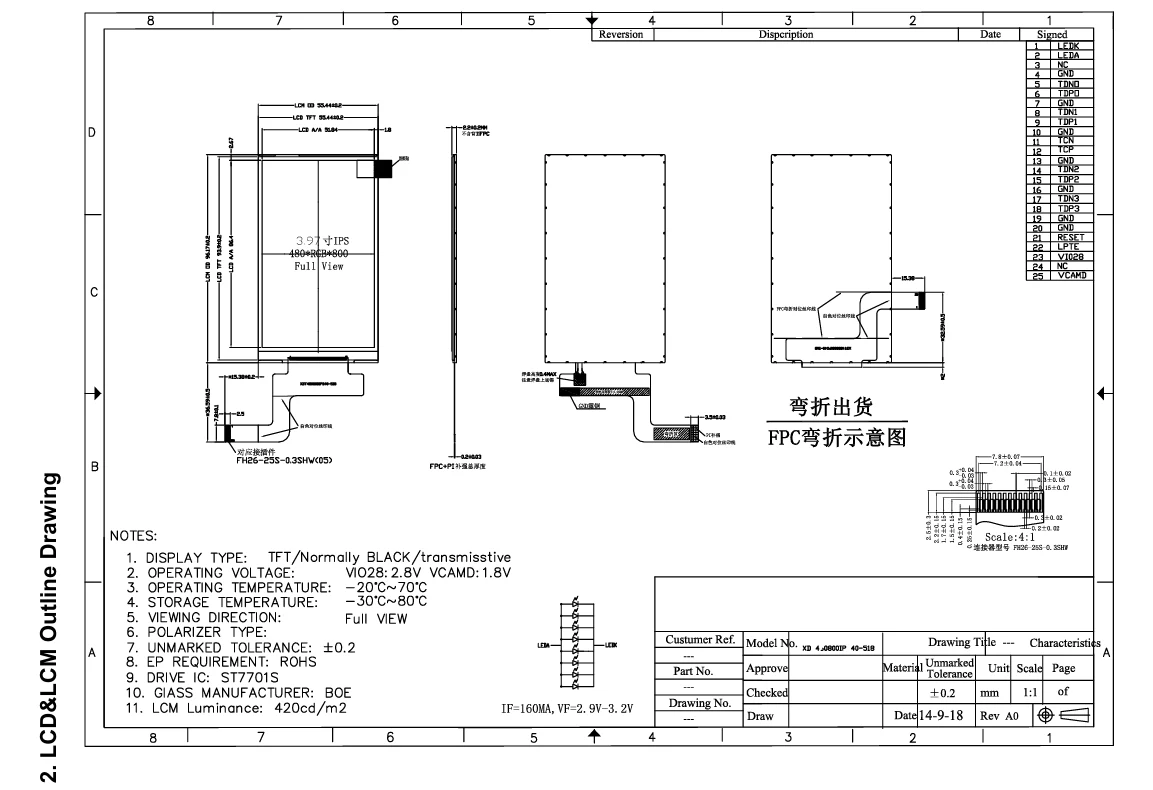

Mechanikai méretek

55,44 × 96,17 × 2,2 mm

Aktív terület

51,84 × 86,4 mm

Üzemi hőmérséklet

-20 ° C - +70 ° C

Tárolási hőmérséklet

-30 ° C - +80 ° C

Elektromos specifikációk

Rendszerfeszültség (VDD)

2.5–3,6 V

TFT -kapu feszültségen (VGH)

11.5–17 V

TFT kapu kikapcsolási feszültség (VGL)

-12–7,6 V

LED előremenő feszültség

24,8 V (3,1 V × 8 LED)

LED előremenő áram

160 MA

Elektro-optikai tulajdonságok

Fényerő (LCM fényesség)

450 CD / m²

Megtekintési szög (CR> 10)

Vízszintes/függőleges: 80 ° –85 °

Kontraszt arány

550: 1 (min) - 800: 1 (típus)

Válaszidő (TR + TF)

35 ms (tip)

Áteresztőképesség

3,34% - 3,93%

Megbízhatósági tesztek

Magas hőmérsékleten történő tárolás

80 ° C, 240 óra

Hőtapás

-40 ° C↔ 85 ° C, 100 ciklus

ESD védelem

Kontakt ± 4kV / levegő ± 8kV
