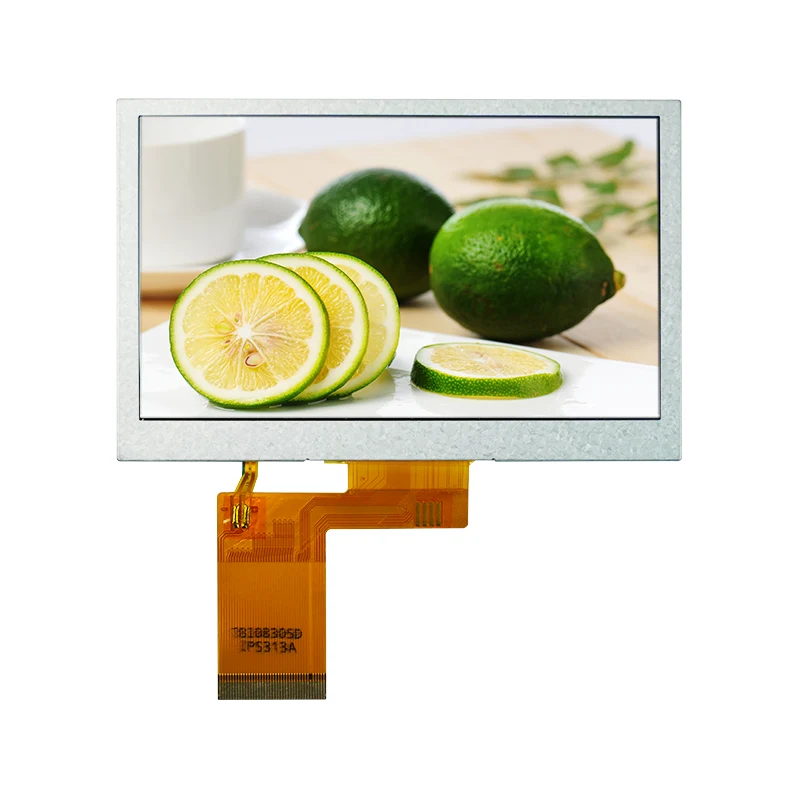

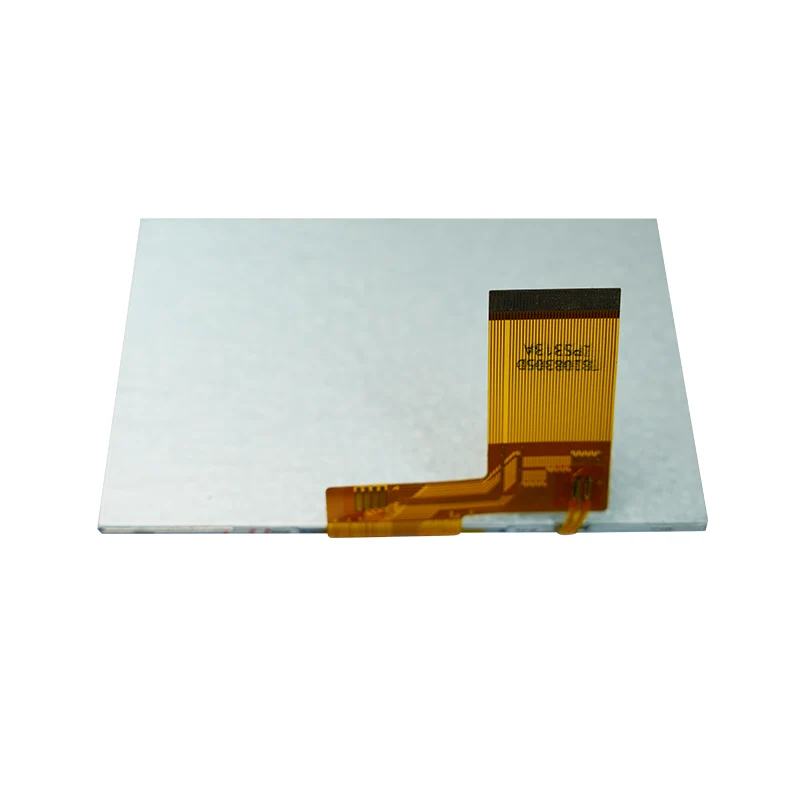

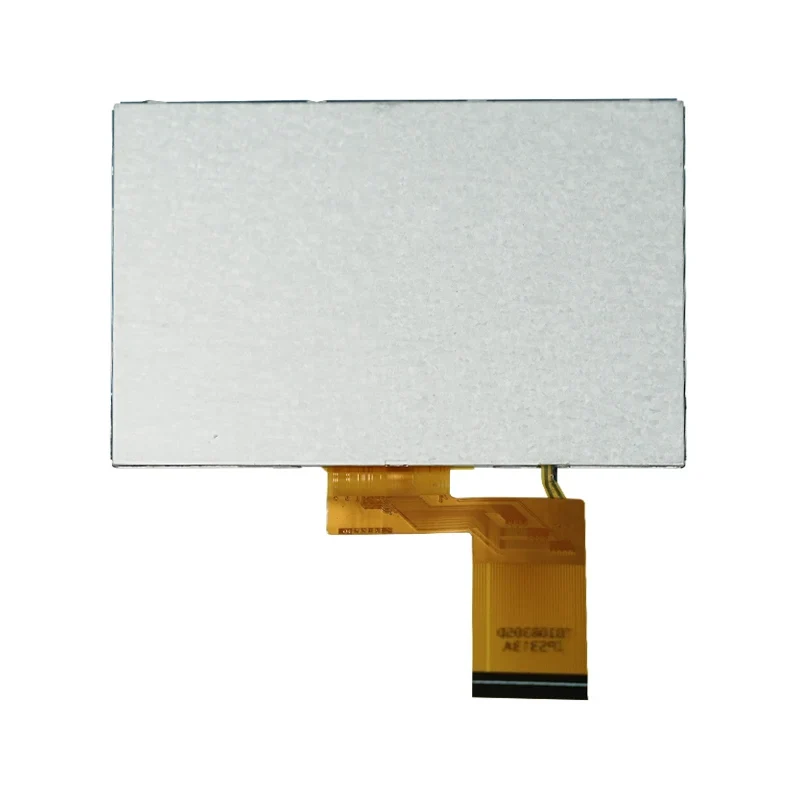

4,3 hüvelykes áteresztő IPS színes TFT LCD kijelző modul

Alapvető jellemzők

• Nagy fényerejű kijelző: 500 cd/m² (minimum 450 cd/m²) tipikus fényerő, amely még erős környezeti fény mellett is tiszta láthatóságot biztosít.

• Széles hőmérsékletű működés: Támogatja a -20°C és 60°C közötti üzemi hőmérsékleti tartományt, alkalmas ipari környezetre.

• Széles betekintési szögek: Tipikus vízszintes 70°-os és függőleges 45°-60°-os látószög, amely kényelmes megtekintést tesz lehetővé több szögből.

• Gyors válasz: Tipikus válaszidő 20 ms, ideális dinamikus képek megjelenítéséhez.

• Energiatakarékos kivitel: Alacsony, 3,2 V-os feszültségen működik, optimalizált hatásfokkal a fehér LED háttérvilágításhoz.

A Tianfu testreszabott 4,3 hüvelykes áteresztő IPS színes TFT LCD kijelző modul specifikációja

A Tianfu 4,3 hüvelykes áteresztő IPS színes TFT LCD kijelző modul részletei

A 4,3 hüvelykes áteresztő IPS színes TFT LCD kijelző modult a következő területeken alkalmazzák:

Ipari automatizálás és vezérlés

• Ipari HMI panelek: Gyártósor felügyelet, berendezések állapotának kijelzése

• Teszt- és mérőműszerek: Oszcilloszkóp, spektrumanalizátor kijelző interfészek

• PLC vezérlőterminálok: Ember-gép interfészek gyári automatizálási rendszerekhez

Autóipari és közlekedési rendszerek

• Járműbe épített navigációs kijelzők: Utángyártott autós navigációs képernyők

• Tömegközlekedési információk: Buszmegállók érkezési rendszerei, jegykiadó terminálok

• Építőipari gépek műszerei: Kotrógép, daru kezelőpaneljei

Orvosi és egészségügyi berendezések

• Hordozható orvosi eszközök: monitor, diagnosztikai berendezések kijelzői

• Egészségfigyelő terminálok: közösségi egészségügyi eszközök interfészek

• Laboratóriumi műszerek: Adatmegjelenítő képernyők analitikai műszerekhez

Smart Home és IoT

• Intelligens vezérlőpanelek: Érintőfelületek otthoni központi vezérlőrendszerekhez

• Biztonsági megfigyelő kijelzők: Intercom rendszer képernyőinek építése

• Intelligens készülék interfészek: Csúcskategóriás hűtőszekrény, mosógép vezérlőpanelek

Kereskedelmi és kiskereskedelmi berendezések

• POS rendszerek: Kiskereskedelmi terminálok

• Rekláminformációs képernyők: Kisméretű digitális jelzőtáblák

Ügyfelünk értékelése: Ipari termosztát panel

Egy ipari berendezések gyártója ezt a modult alkalmazta a hőmérséklet-szabályozó rendszer kijelzőfelületeként. Több mint 2 évig stabilan üzemelt hideg tárolási környezetben -10°C-on, fényerősségromlás nélkül. A látószög megfelel a több látószögű monitorozás követelményeinek.

1. kérdés: Milyen tápellátási követelmények vonatkoznak erre a 4,3 hüvelykes TFT-modulra?

V: A modulhoz két tápegység szükséges: 1) 3,2 V (tipikus) a logikai részhez; 2) 12–16 V a LED háttérvilágításhoz, tipikus érték 14 V. A háttérvilágítás árama körülbelül 40 mA. Javasoljuk, hogy stabil DC-DC konvertert használjon, hogy elkerülje a kijelző teljesítményét befolyásoló feszültségingadozásokat.

2. kérdés: Működhet-e normálisan a modul alacsony hőmérsékletű környezetben?

V: Igen, ez a modul szigorú tesztelésen esett át, és -20°C és 60°C közötti környezeti hőmérsékleti tartományban is normálisan működik. Alacsony hőmérsékletű környezetben a kezdeti indítási idő kissé meghosszabbodhat (körülbelül 1–2 másodperc), de ez nem befolyásolja a kijelző teljesítményét. A tárolási hőmérséklet -20°C és 70°C között van.

Q3: Mik a modul látószög jellemzői? Milyen beépítési pozíciók alkalmasak?

V: Ez a modul 12 órás látószögű kialakítást alkalmaz, tipikus vízszintes látószöge 70°, függőleges látószöge pedig 45°–60°. Alkalmas a megfigyelő szemével vagy kissé felette lévő pozícióba történő telepítésre. A több látószögből történő megtekintést igénylő alkalmazásoknál javasolt a beépítési szög beállítása, vagy más látószög-specifikációjú modell kiválasztása.

4. kérdés: A 20 ms-os válaszidő támogatja a videólejátszást?

V: A tipikus 20 ms-os (maximum 30 ms-os) válaszidő támogatja a legtöbb alkalmazási forgatókönyvet, beleértve az adatfrissítéseket, a grafikus felhasználói felület váltását és a szabványos felbontású videólejátszást. Nagy sebességű mozgókép- vagy játékalkalmazásokhoz ajánlott rövidebb válaszidővel dedikált modellt választani.

5. kérdés: Milyen a modul élettartama és milyen a háttérvilágítás romlása?

V: Névleges működési feltételek mellett a modul élettartama több mint 30 000 óra. A LED háttérvilágítás fényerejének csökkenése 10 000 órán belül általában 10%-nál kisebb. A háttérvilágítás élettartamának meghosszabbítása érdekében ajánlatos kerülni a maximális fényerővel való működést hosszabb ideig.

6. kérdés: Támogatja az érintés funkciót?

V: Ez a modell csak kijelzős modul, és nem integrálja az érintőfunkciókat. Mindazonáltal tudunk hozzáillő rezisztív vagy kapacitív érintőképernyő-komponenseket biztosítani, és segítjük a laminálási folyamatot. Az érintőképernyőt külön kell megvásárolni és integrálni.

Szállítási szabályzat minta

Minták elérhetősége: 1–10 darabos kis tételes minták állnak rendelkezésre az ügyfelek értékelésére és tesztelésére.

Mellékelt dokumentáció: Minden mintacsomag a következőket tartalmazza:

• Töltse ki a termék adatlapját

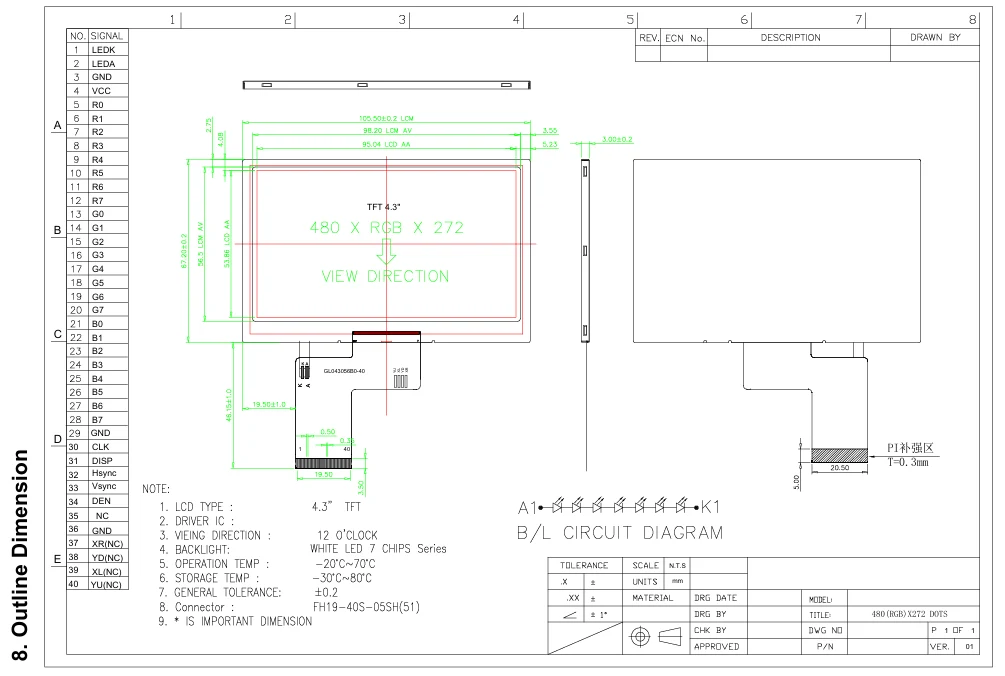

• Mechanikai rajzok (CAD fájlok DXF/STEP formátumban)

• Csapdefiníciók és elektromos csatlakozási rajz

• Javasolt inicializálási időzítés és regiszter konfigurációs kód

• Biztonságos működés és ESD védelmi irányelvek

Minta értékelési ajánlások

Mielőtt mintákat kérne, győződjön meg arról, hogy műszaki csapata rendelkezik a következő képességekkel:

• Vezetési képesség: 3,2 V-os logikai tápellátás és 12–16 V-os LED-háttérvilágítás biztosításának lehetősége a modul számára

• Interfész kompatibilitás: A rendszer alaplapja FH19‑40S‑0.5SH(51) 40 tűs csatlakozóval vagy azzal egyenértékű adapter megoldással

• Jeltámogatás: A fő vezérlőchip 24 bites vagy 16 bites RGB párhuzamos interfész jeleket képes kiadni

• Termikus megfontolások: Elegendő hőelvezetési hely a készülék belsejében

🔧 Professzionális műszaki támogatási kör

Alapvető műszaki támogatás (ingyenes)

Az alábbi professzionális LCD-modulokhoz kapcsolódó műszaki támogatást kínáljuk közvetlen vásárlóink ​​számára:

1. Specifikációk és integrációs tanácsadás

• A modul elektromos jellemzőinek értelmezése és a tápegység tervezési javaslatai

• Mechanikai beépítés és szerkezeti kompatibilitási elemzés

• Útmutató a csatlakozók forrasztási és kábelszerelési folyamataihoz

• Javaslatok a környezeti alkalmazkodóképesség (hőmérséklet/páratartalom) értékeléséhez

2. Driver IC műszaki dokumentáció

• Teljes adatlap az ILI6485 illesztőprogram IC-hez

• Részletes regiszterkonfiguráció és inicializálási szekvencia példák

• Interfész időzítési paraméterek elemzése és illesztési javaslatok

• Referenciaséma a színgamma-korrekcióhoz

3. Optikai teljesítmény hangolási útmutató

• A fényerő egyenletességének vizsgálati módszerei és szabványai

• Optimalizálási javaslatok a látószög jellemzőihez a tényleges telepítéseknél

• Beállítási irányok a kontraszt és a színek teljesítményéhez

• Válaszidő tesztelési és értékelési sémák

4. Megbízhatóság-ellenőrzési támogatás

• Javasolt beégési vizsgálati feltételek és ciklusok

• ESD védelmi tervezés és ajánlások

• Hőmérsékletciklus vizsgálati módszerek

• Kulcspontok a hosszú távú működési megbízhatóság értékeléséhez

Technikai támogatási válasz

• Válaszidő: Műszaki megkeresésekre munkanapokon 24 órán belül válaszolnak

• Kommunikációs módszerek: Támogatás e-mailben, telefonon és online megbeszéléseken a mélyreható technikai csere érdekében

• Dokumentáció: Minden műszaki dokumentum kínai és angol nyelven is rendelkezésre áll

• GYIK könyvtár: A gyakori integrációs problémák megoldására szolgáló könyvtárat hoztunk létre az ügyfelek számára
